FSP Damwandprofielen

FSP damwand kan worden geproduceerd in Japan, Korea en China. Ze worden gebruikt in vele soorten tijdelijke als permanente structuren. FSP soort ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ zijn 400mm breed secties. FSP typeⅤL, ⅥL, ⅡW, ⅢW, ⅣW. zijn breed secties. Mills kan worden gevonden in Nippon en Fuji. Het is de. Zeeweringen zijn shore-parallelle structuren ontwikkeld om hoogland installaties zoals huizen en wegen, havenfaciliteiten of kunstmatig gevuld land gebieden te beschermen. De secties zijn bedoeld om de maximale sterkte en duurzaamheid tegen de laagst mogelijke gewicht volgens goede rijeigenschappen verschaffen.

De term FSP wordt soms door elkaar gebruikt met de zeewering; echter, zijn structuren bedoeld als dokken, werven, of boot landingen bijna altijd aangeduid als schot structuren. Damwandprofielen zijn een van de meest voorkomende vormen van retentie grondconstructies.

De bestaande zeebodem lag tussen ongeveer -2,0 tot EL EL 1,0 in de nabijheid van de voorgestelde wand. FSP damwand heeft het gebied ontgonnen tot ongeveer 3,0 EL. Vul materiaal is dichte tot zeer dichte zanderig grind met stenen en keien. Het ontwerp van de sectie vergrendelingen vergemakkelijkt pitching en rijden en resultaten.

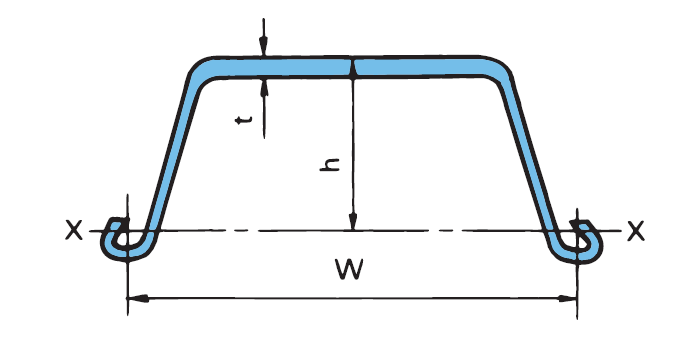

Sectie Afmeting Sectiegebieden Massa Traagheidsmoment Modulus van sectie
Breedte Hoogte Dikte Stapel Muur
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
FSP-ⅠA 400 85 8 45.21 35.5 88.8 4500 529
FSP-Ⅱ 400 100 10.5 61.2 48 120 8740 874
FSP-IIA 400 120 9.2 55.01 43.2 108 10600 880
FSP-Ⅲ 400 125 13 76.4 60 150 16800 1340
FSP-ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
FSP-Ⅳ 400 170 15.5 97 76.1 190 38600 2270
FSP-ⅤL 500 200 24.3 133.8 105 210 63000 3150
FSP-ⅥL 500 225 27.6 153 120 240 86000 3820
FSP-ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
FSP-ⅢW 600 180 13.4 104 81.6 136 32400 1800
FSP-ⅣW 600 210 18 135.3 106 177 56700 2700
FSP-SX10 600 130 10.3 78.7 61.8 103 13000 1000
FSP-SX18 600 180 13.4 104 81.6 136 32400 1800
FSP-SX27 600 210 18 135.3 106 177 56700 2700
