VL Damwandprofielen

VL damwanden worden geproduceerd in Tsjechië en hebben twee types, Larssen types en Heosch types. Normaal gesproken worden ze geleverd als enkele palen en zijn gemakkelijk te hanteren, gestapeld en gooide in die vorm. Arelcormittal niet alleen samengewerkt met de eigenaren, maar de aannemer had constant bezoeken ter plaatse en de communicatie van Arcelor zowel tijdens de ontwerpfase en de uitvoeringsfase van het project. Toleranties: EN 10 248-2 Staal kwaliteiten: S 240 GP, S 270GP, S 355 GP volgens EN 10 248-1. VL 601, VL602, VL603 soort damwanden zijn allemaal populair in Europa.

Behoudens afspraak, kan VL damwand geleverd worden met elkaar verbonden in paren om het aantal behandeling en pitching activiteiten op de site te minimaliseren. Ontwerpen van de muur systeem rekening gehouden met de voorkeur van de bouw gedetailleerd door Thyssenkrupp en werden dienovereenkomstig aangepast, terwijl tegelijkertijd het waarborgen van de strenge veiligheidseisen factoren. VL damwanden zijn twee damwanden samengevoegd door het blokkeren van in elkaar en bevestiging tegen verschuiven. Er moet echter worden opgemerkt dat wanneer met elkaar verbonden in paren, de resulterende vorm is asymmetrisch zorgvragers bij het stapelen.

Op basis van een order damplanken worden geponst met gaten met een diameter van 40 mm.VL604, VL605, VL606, VL607 types zijn warmgewalste damwand. Als U palen vergrendeld voor aflevering in paren zijn er twee mogelijke oriëntaties gezien vanaf het uiteinde van de paal met de hijsgat zoals geïllustreerd in Fig 1.14.4. De oriëntatie kan worden teruggedraaid door het verbranden van het opheffen van gaten

De haven van Fujairah voorgesteld om een nieuwe kademuur en bijbehorende werken te bouwen op de bestaande faciliteit. Paaltype - S Ponsen van damwanden. Gratis secties of kraan bundelt tot 5000 kg. De reikwijdte van werken waarop de volgende structuren. Het type VL damwand moet worden gebruikt zal een embedded damwand, beperkt door trekstangen te begraven damwand anker muur.

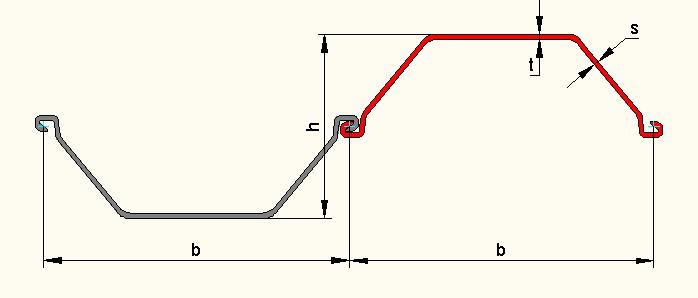

Sectie Afmeting Massa Traagheidsmoment Modulus van sectie
Breedte Hoogte Dikte Per stapel Muur
b h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
VL 600 600 150 9.5 9.5 56.4 94 3825 510
VL 600K 600 150 10 10 59.4 99 4050 540
VL 601 600 310 7.5 6.4 46.8 78 11520 745
VL 602 600 310 8.2 8 53.4 89 12870 830
VL 603 600 310 9.7 8.2 64.8 108 18600 1200
VL 603K 600 310 10 9 68.1 113.5 19220 1240
VL 603 10/10 600 310 10 10 69.6 116 19530 1260
VL 604 600 380 10 9 73.8 123 30400 1600
VL 605 600 420 13 9.2 85.5 142.5 43890 2090
VL 606 600 435 14.4 9.2 94.2 157 54375 2500
VL 607 600 452 19 10.6 114 190 72320 3200
L 703 700 400 9.5 8 67.5 96.4 24200 1210
L 716 700 440 10.2 9.5 79.9 114.2 35200 1600
L 720 750 450 12 10 96.4 128.5 45000 2000
