HZ-combinatiewanden
HZ-combinatiewanden
HZ-combinatiewanden
HZ-combinatiewanden

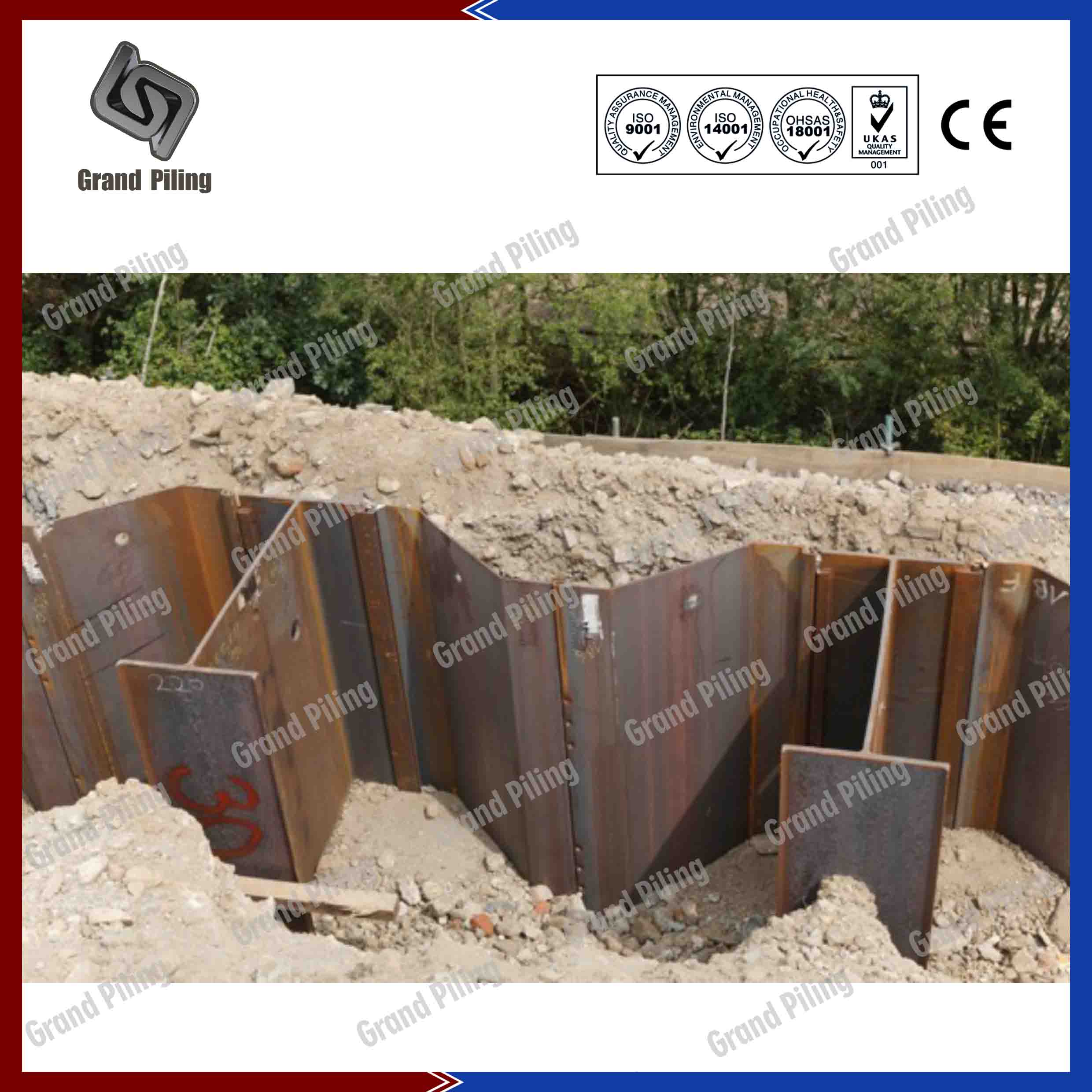

HZ HZM combinatiewanden systemen zijn combi-muur van koningspalen en tussenliggende damwand, die normaal gesproken worden gebruikt in havengebouwen en diepe fondaties, enz. De HZ HZM koningspalen zijn vorm gevormd in molens van meer dan 30 meter. HZ HZM combinatiewanden zijn connectoren door verschillende connectoren, namelijk RZD16, RZU16, RH16, RZD18, RZU18, RH20. Warmgewalste HZ HZM koningpalen zijn grote H-balken met aansluitend systeem aan weerszijden. Koudgewalste HZ HZM combinatiewanden zijn gelast H-balken samen met koud gevormde damwanden. HZ HZM combinatiewanden zijn normaal gesproken kadewand vastgebonden door een dodemuur of normale damwandwand.

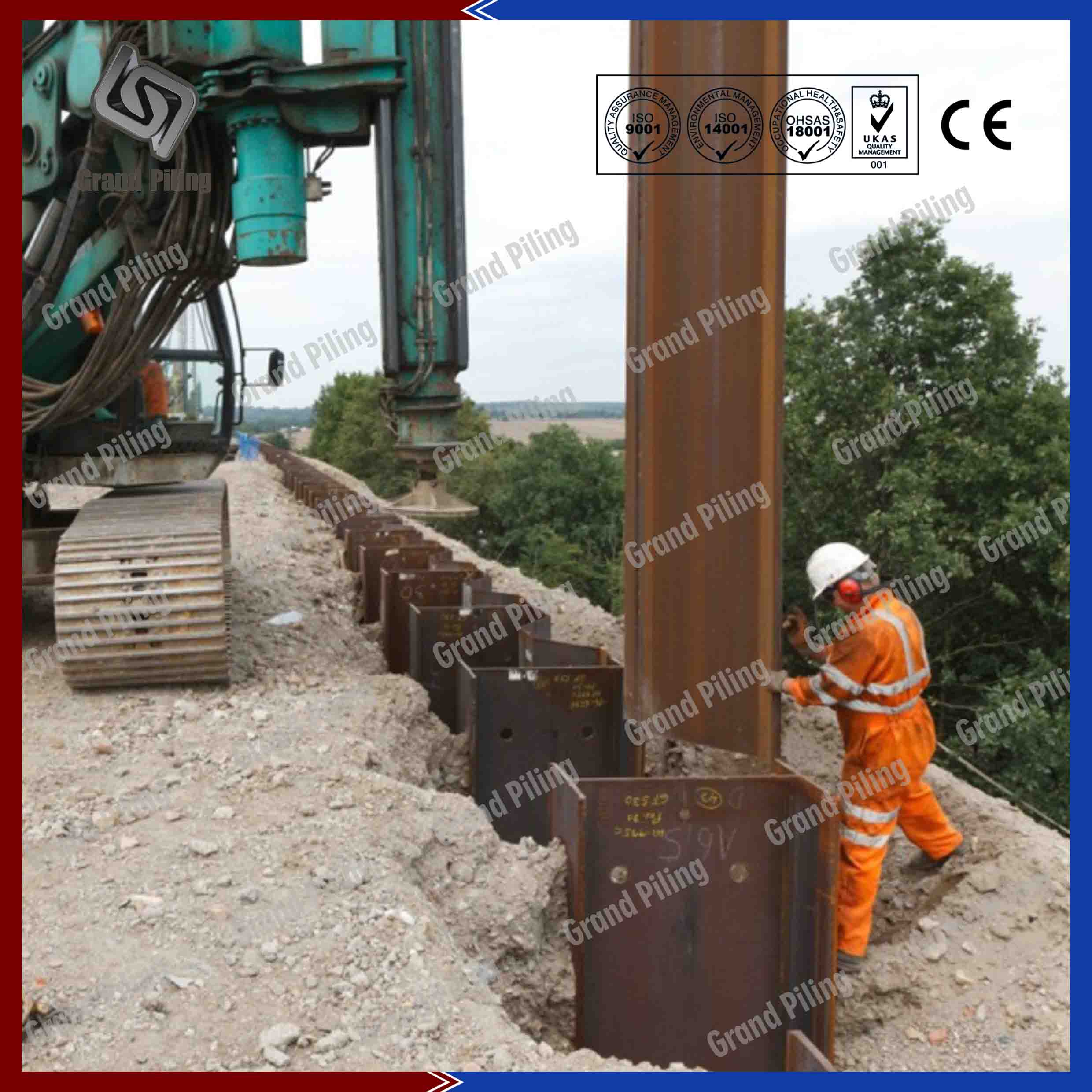

We hebben geproduceerd en verscheept HZ gecombineerd muren om veel damwand projecten over de hele wereld.



Onze Voordelen:

Ø We kunnen ontwerpen en op maat gemaakte HZ damwanden voor u. In veel gevallen is de klant nodig heeft om de dikte van de flens of web hier toenemen als gevolg van corrosie, een kleinere hoogte vanwege de beperkte ruimte, allemaal geen probleem.

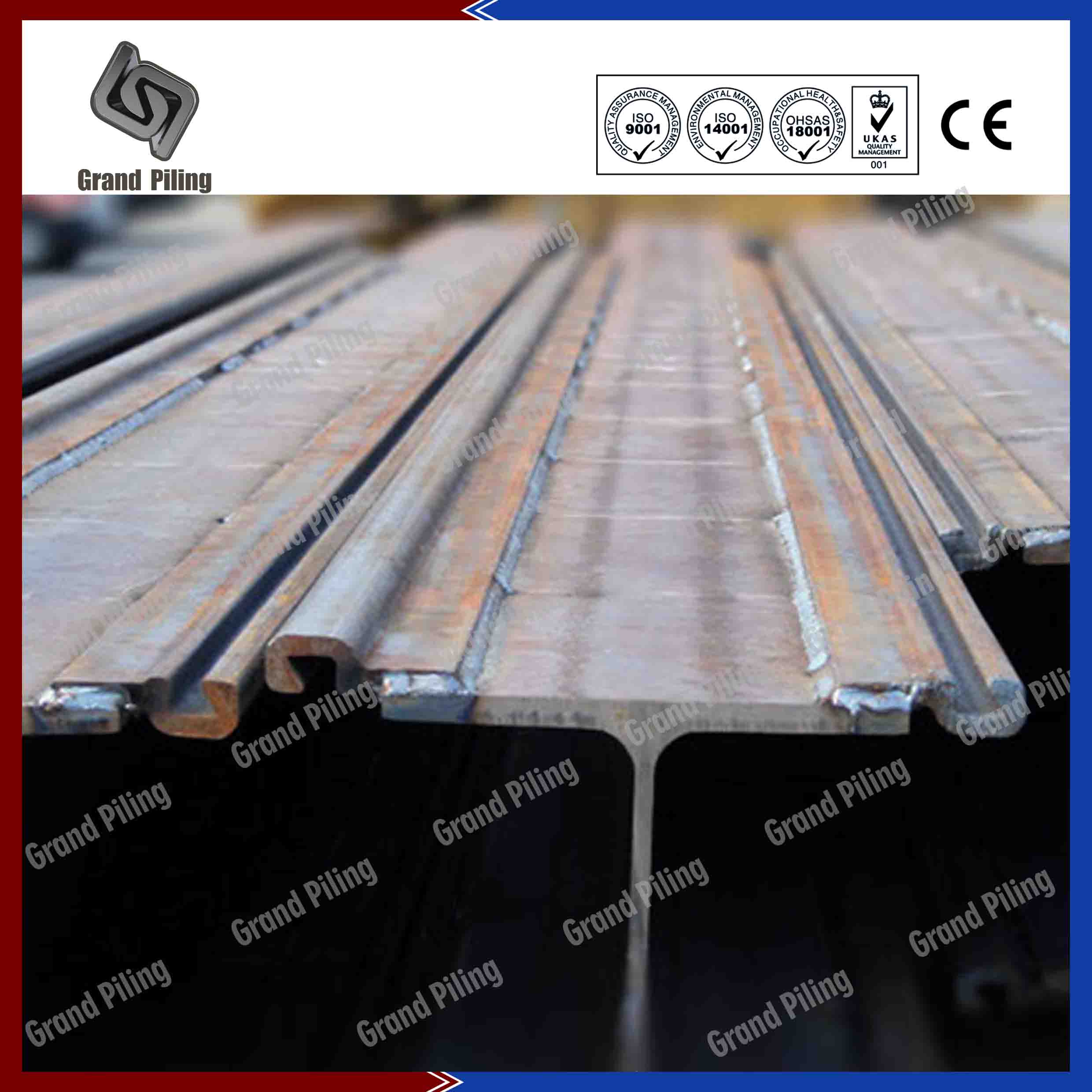

Ø Onze vergrendelingen of koppelingen maken deel uit van de H balken, veel sterker. Geen behoefte om extra sloten te kopen, bespaart kosten voor de HZ combiwanden.

Ø De langste lengte H paal en HP dragende stapel we hebben geproduceerd is dan 50m, staalkwaliteit van S235 S355 tot zeer hoge S460

Ø Bijna geen eisen hoeveelheid, 100 of 200 ton zijn ook goed. We hebben drie HZM gecombineerd muren productielijnen, alles wordt automatisch gedaan. Snelle levertijd.



HZ-combinatiewanden maten:

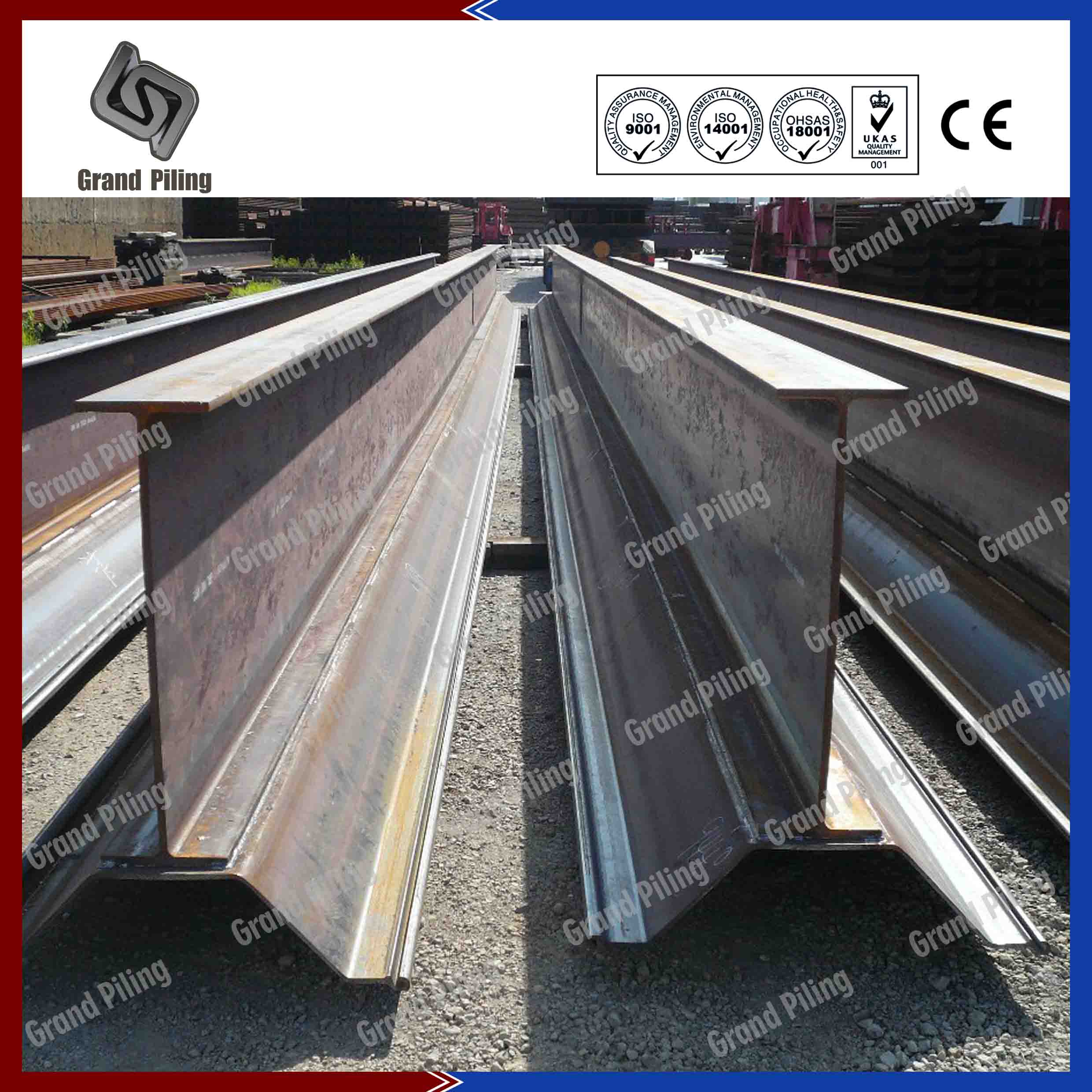

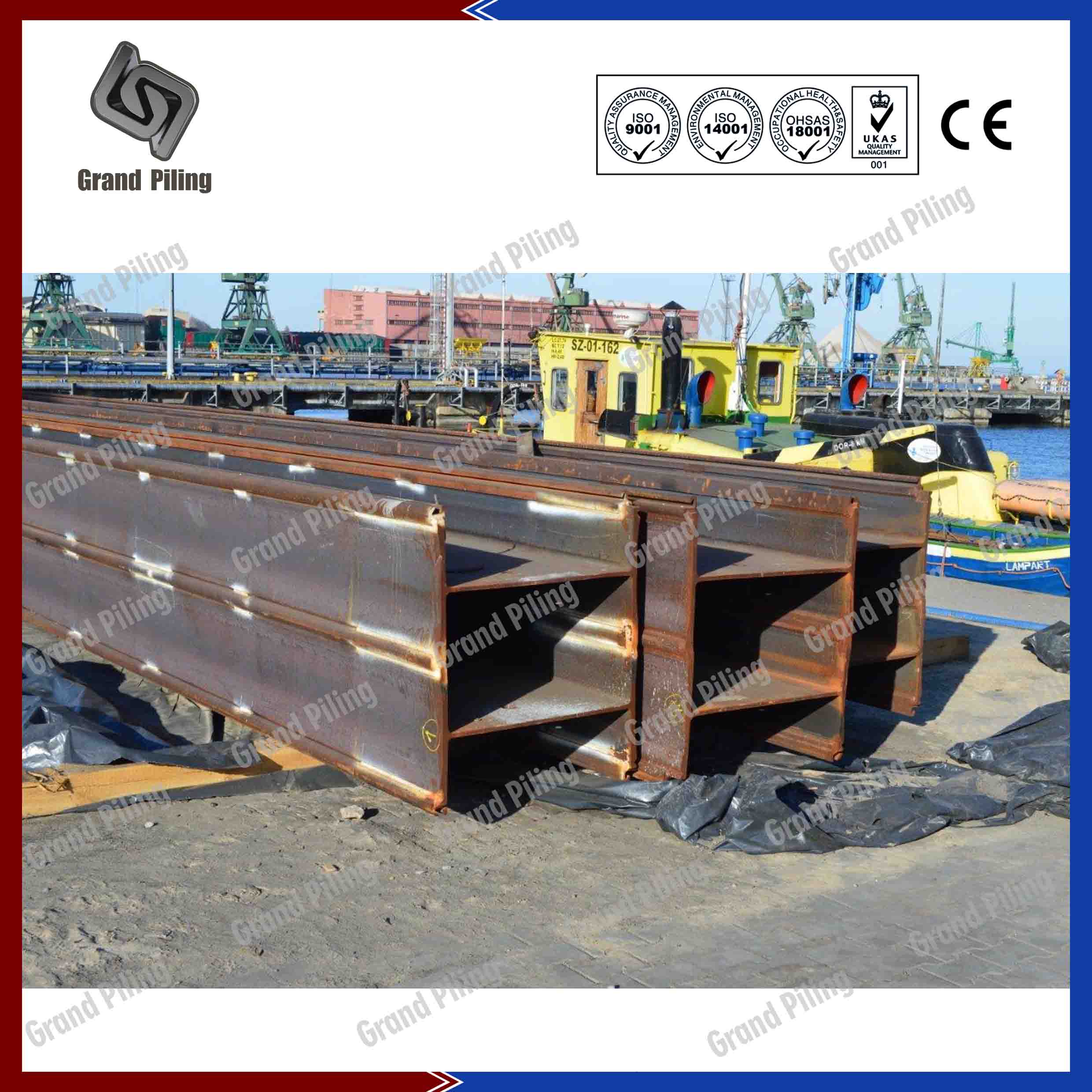

Tafel 1: Warme gewalste HZ balken king pile details

Grootte Dimensies Gewicht Traagheidsmoment Modulus van sectie
h w tmax t s
mm mm mm mm mm kg/m cm4 cm3
HZ 775 A 775 460 17.0 17.0 12.5 234.7 322820 7555
HZ 775 B 779 460 19.0 19.0 12.5 249.2 361420 8225
HZ 775 C 783 461.5 21.0 21.0 14.0 276.9 401790 9100
HZ 775 D 787 461.5 23.0 23.0 14.0 291.4 430930 9770
HZ 975 A 975 460 17.0 17.0 14.0 265.4 561650 10280
HZ 975 B 979 460 19.0 19.0 14.0 279.9 606800 11120
HZ 975 C 983 462 21.0 21.0 16.0 313.8 677600 12385
HZ 975 D 987 462 23 23 16 328.4 723490 113235
HZ 680M LT 631.8 460 29 16.9 14 234.7 210510 6225
HZ 880M A 831.3 458 29 18.9 13 261.8 410770 9185
HZ 880M B 831.3 460 29 20.9 15 287.2 446960 10045
HZ 880M C 831.3 460 29 22.9 15 298.5 471210 10580
HZ 1080M A 1075.3 454 29 19.6 16 232.6 799480 13980
HZ 1080M B 1075.3 454 29 22.6 16 341.6 864430 15115
HZ 1080M C 1075.3 456 29 25.7 18 374.6 943630 16530
HZ 1080M D 1075.3 457 30.7 29.7 19 401.3 1020560 17840
HZ 1180M A 1075.4 458 34.7 31 20 422.7 1078560 18785
HZ 1180M B 1079.4 458 36.7 33 20 436.1 1129000 19670
HZ 1180M C 1083.4 459 38.7 35 21 462.5 1203660 20830
HZ 1180M D 1087.4 460 40.7 37 22 483.6 1262570 21915

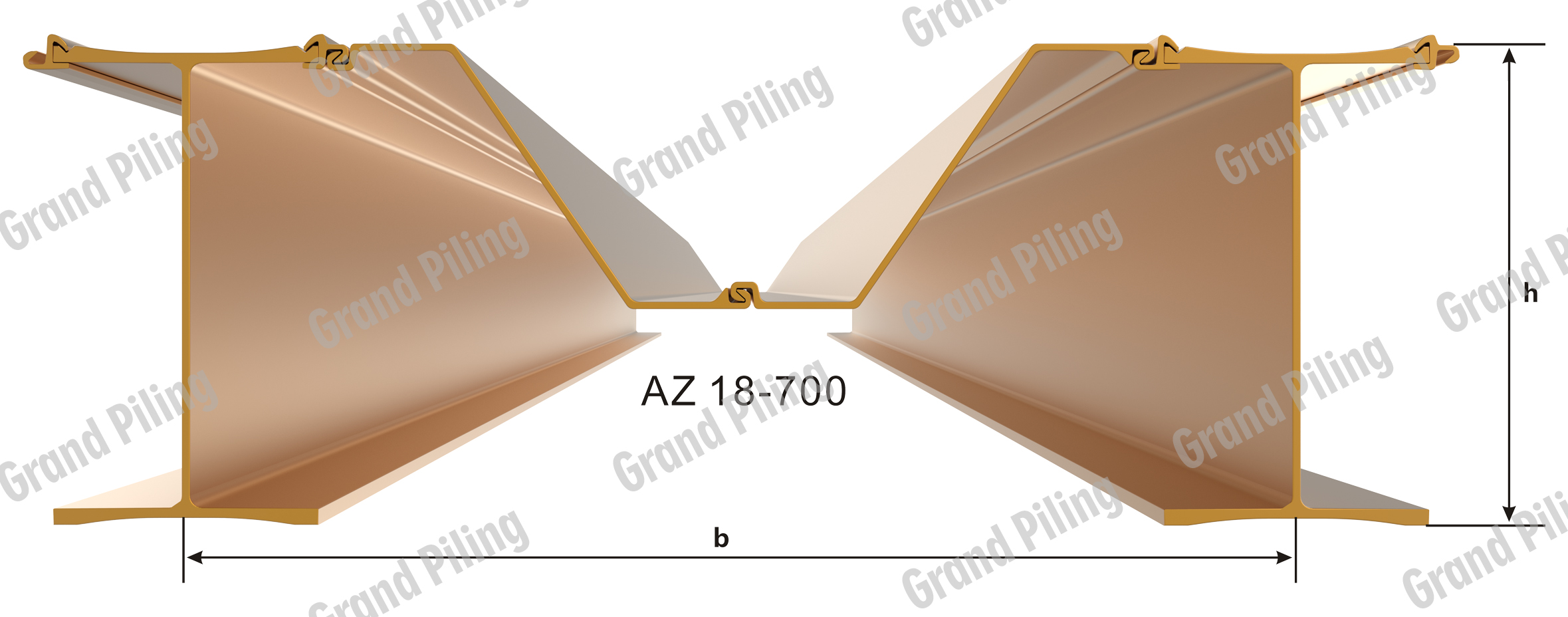

Tafel 2: Warme gewalste HZ-combinatiewanden met AZ18-700

Grootte Dimensies Deelgebied Gewicht Traagheidsmoment Modulus van sectie
b h
m mm cm2/m kg/m2 cm4/m cm3/m
HZ 775 A 1.93 530 255.9 201 199870 4535
HZ 775 B 1.93 530 265.5 208 214680 4885
HZ 775 C 1.93 530 283.7 223 235600 5335
HZ 775 D 1.93 530 293.3 230 250700 5685
HZ 975 A 1.93 530 276.2 217 318430 5825
HZ 975 B 1.93 530 285.7 224 341820 6265
HZ 975 C 1.93 530 308.2 242 378510 6920
HZ 975 D 1.93 530 317.7 249 402280 7360
HZ 680M LT 1.927 630 256.3 201 136700 4045
HZ 880M A 1.927 830 274.1 215 240500 5380
HZ 880M B 1.927 830 290.5 228 259000 5820
HZ 880M C 1.927 830 298 234 271570 6100
HZ 1080M A 1.927 1075 315.5 248 443030 7745
HZ 1080M B 1.927 1075 327.5 257 476790 8340
HZ 1080M C 1.927 1075 349 274 517420 9065
HZ 1080M D 1.927 1075 366.4 288 557070 9735
HZ 1180M A 1.927 1075 380.4 299 586870 10220
HZ 1180M B 1.927 1080 389.3 306 613030 10680
HZ 1180M C 1.927 1085 406.5 319 651410 11275
HZ 1180M D 1.927 1090 420.2 330 681600 11830

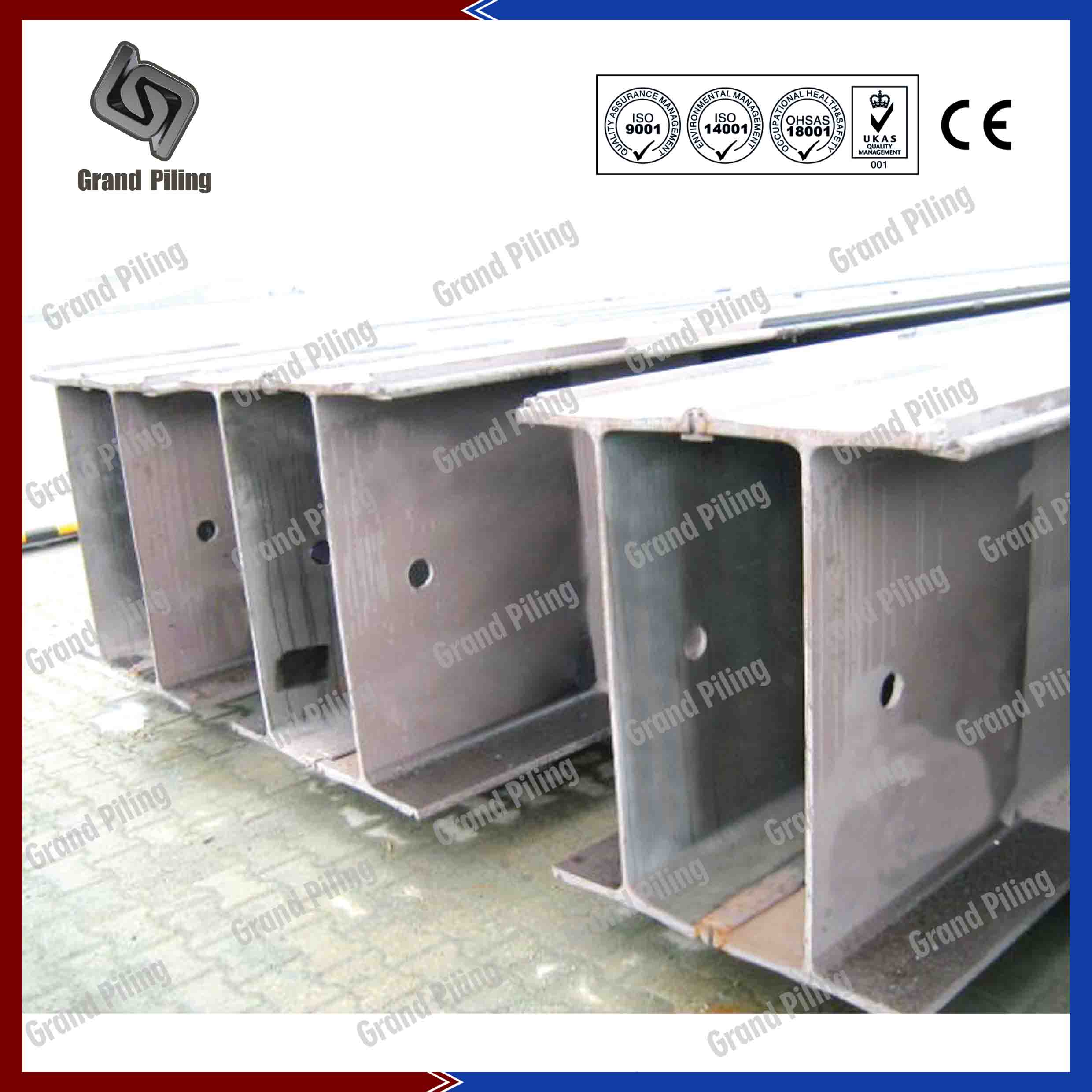

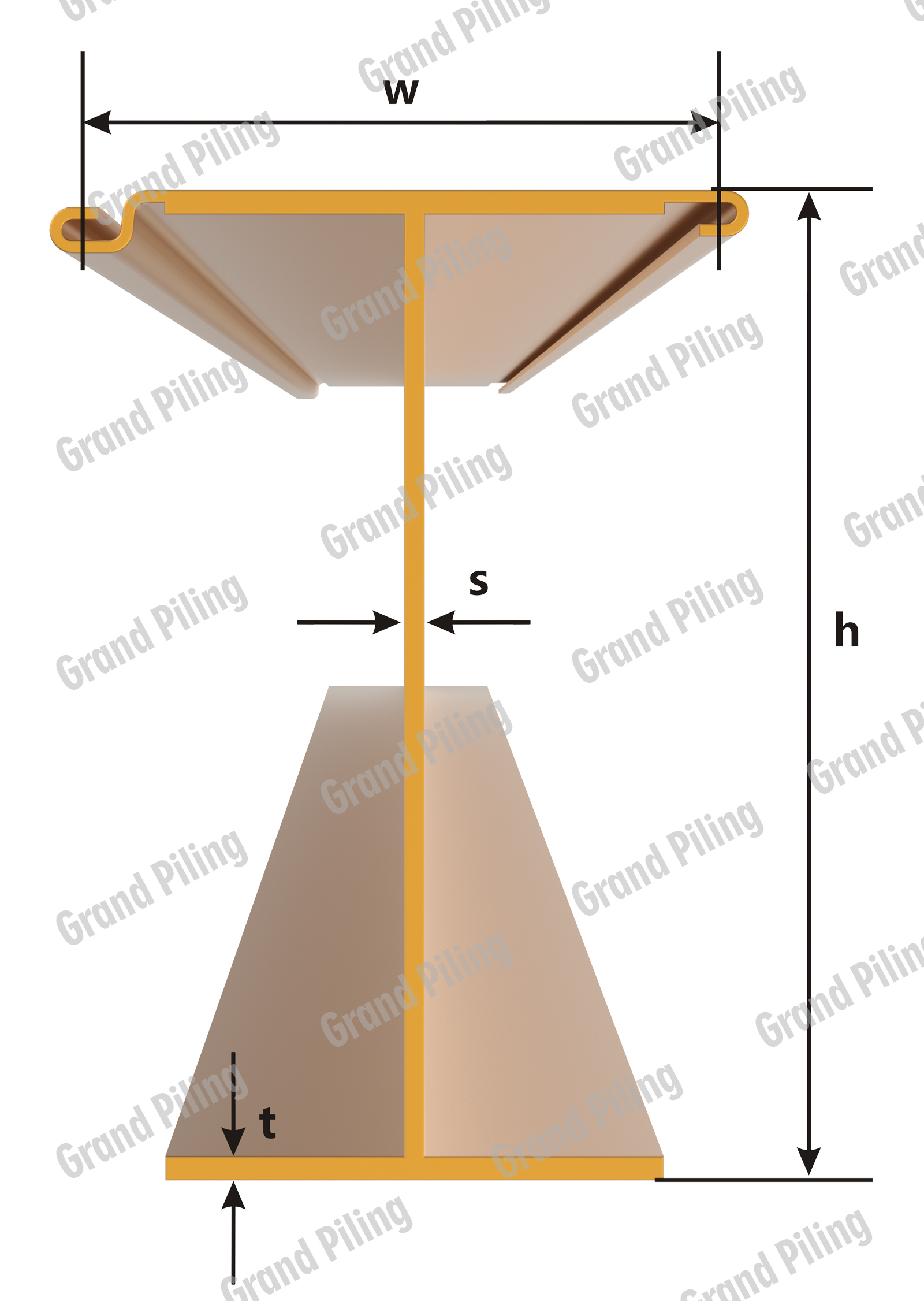

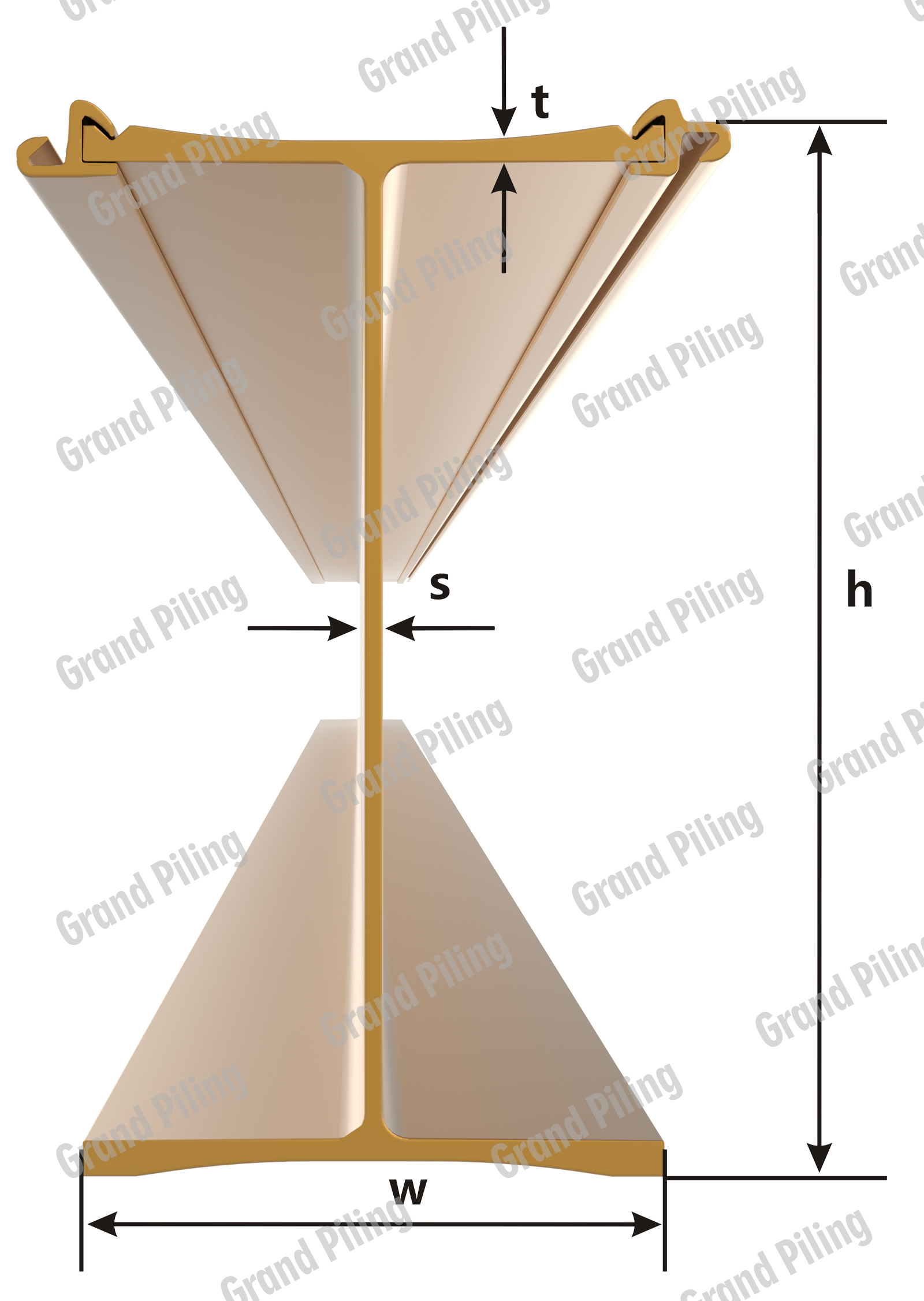

Tafel 3: HZ gelaste koninkalen met vergrendelingen

Grootte Dimensies Deelgebied Gewicht Traagheidsmoment Modulus van sectie
w h t s
mm mm mm mm cm2 kg/m cm4 cm3
GPH 775 A 775 530 17.0 12.5 299 234.7 322820 7555
GPH 775 B 779 530 19.0 12.5 317.4 249.2 361420 8225
GPH 775 C 783 530 21.0 14.0 352.7 276.9 401790 9100
GPH 775 D 787 530 23.0 14.0 371.2 291.4 430930 9770
GPH 975 A 975 530 17.0 14.0 338.1 265.4 561650 10280
GPH 975 B 979 530 19.0 14.0 356.5 279.9 606800 11120
GPH 975 C 983 530 21.0 16.0 399.8 313.8 677600 12385
GPH 975 D 987 530 23 16 418.3 328.4 723490 113235
GPH 680 630 527 22 14 298.9 234.7 210510 6225
GPH 880 A 830 527 24 13 333.5 261.8 410770 9185
GPH 880 B 830 527 25 15 365.8 287.2 446960 10045
GPH 880 C 830 527 26 15 380.3 298.5 471210 10580
GPH 1080 A 1075 527 24 16 412.2 232.6 799480 13980
GPH 1080 B 1075 527 26 16 435.2 341.6 864430 15115
GPH 1080 C 1075 527 27 18 477.2 374.6 943630 16530
GPH 1080 D 1075 527 30 19 155.2 401.3 1020560 17840
GPH 1180 A 1075 527 33 20 538.4 422.7 1078560 18785
GPH 1180 B 1080 527 35 20 555.6 436.1 1129000 19670
GPH 1180 C 1085 527 37 21 589.2 462.5 1203660 20830
GPH 1180 D 1090 527 39 22 616.1 483.6 1262570 21915

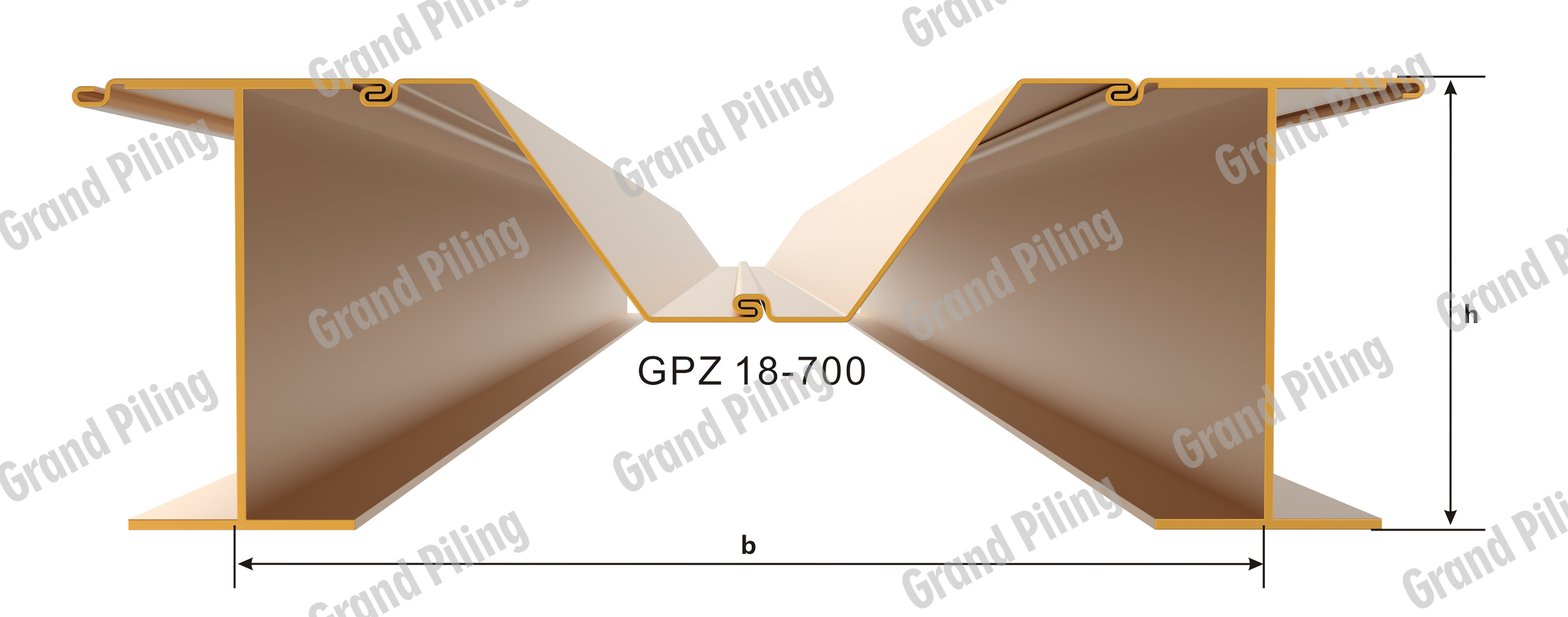

Tafel 4: Gelaste HZ-combinatiewanden met GPZ18-700

Grootte Dimensies Deelgebied Gewicht Traagheidsmoment Modulus van sectie
b h
m mm cm2/m kg/m2 cm4/m cm3/m
GPH 775 A 1.93 530 255.9 201 199870 4535
GPH 775 B 1.93 530 265.5 208 214680 4885
GPH 775 C 1.93 530 283.7 223 235600 5335
GPH 775 D 1.93 530 293.3 230 250700 5685
GPH 975 A 1.93 530 276.2 217 318430 5825
GPH 975 B 1.93 530 285.7 224 341820 6265
GPH 975 C 1.93 530 308.2 242 378510 6920
GPH 975 D 1.93 530 317.7 249 402280 7360
GPH 680 1.927 630 256.3 201 136700 4045
GPH 880 A 1.927 830 274.1 215 240500 5380
GPH 880 B 1.927 830 290.5 228 259000 5820
GPH 880 C 1.927 830 298 234 271570 6100
GPH 1080 A 1.927 1075 315.5 248 443030 7745
GPH 1080 B 1.927 1075 327.5 257 476790 8340
GPH 1080 C 1.927 1075 349 274 517420 9065
GPH 1080 D 1.927 1075 366.4 288 557070 9735
GPH 1180 A 1.927 1075 380.4 299 586870 10220
GPH 1180 B 1.927 1080 389.3 306 613030 10680
GPH 1180 C 1.927 1085 406.5 319 651410 11275
GPH 1180 D 1.927 1090 420.2 330 681600 11830



HZ-combinatiewanden

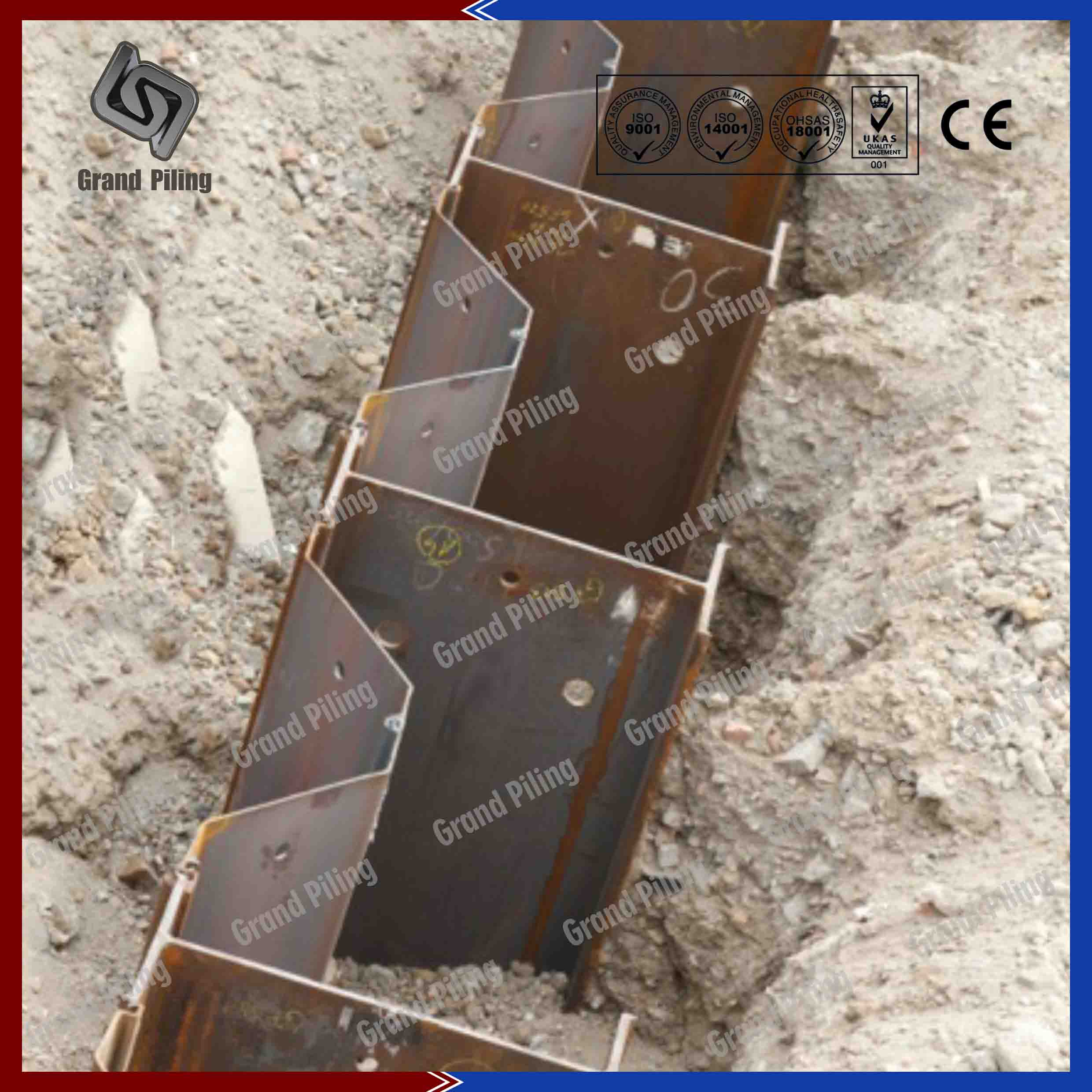

Een HZ / HZM gecombineerd wandsysteem bestaat uit de koning stapel, connectoren en AZ damwanden geïnstalleerd tussen koning palen zijn tussenliggende infill elementen. De HZ / HZM balken kan enkele H balk of dubbele H balken of zelfs continu H-balken zijn. De HZ / HZM koning palen kunnen worden keermuur elementen, die horizontale belastingen of funderingspalen, die verticale belastingen weerstaan ​​weerstaan. Terwijl de tussenliggende damwanden normaal gesproken alleen de grondkerende functies of belasting overdracht weerstaan ​​aan de HZ / HZM koning palen. De tussenliggende damwanden kan korter zijn dan de HZ zijn / HZM balken. Afhankelijk van het aantal sloten en koning palen, HZ gecombineerd wandsysteem hebben 4 verschillende combinaties: Combinatie 12, combinatie 14, combinatie 24, combinatie 26.In theorie kan de tussenliggende stapel zijn elk AZ soort damwand. Terwijl in de praktijk, de meeste intermediaire damwand is AZ18-700 of AZ26-700, anderen, zoals AZ13, AZ13-10 / 10, AZ18, AZ18-10 / 10, AZ26, AZ13-770, AZ14-770-10 / 10, AZ18 -700, A20-700.The connectoren zijn RZD, RZU, RH soort afhankelijk van de verbindingselementen.

Eerder HZ damwand was de meest populaire oplossingen voor permanente havens, kademuur, bouwkuip, helling stabilisatie, werf contstuctions etc zware belasting toepassingen, tegenwoordig bijna alle HZ gecombineerd muren zijn HZM damwand systeem.

De gecombineerde muren of combiwanden zijn normaal gesproken een economischer oplossingen dan damwand met buisvormige pijp gecombineerd muren. Diverse staalsoorten zijn beschikbaar voor combi wanden en koning palen.
