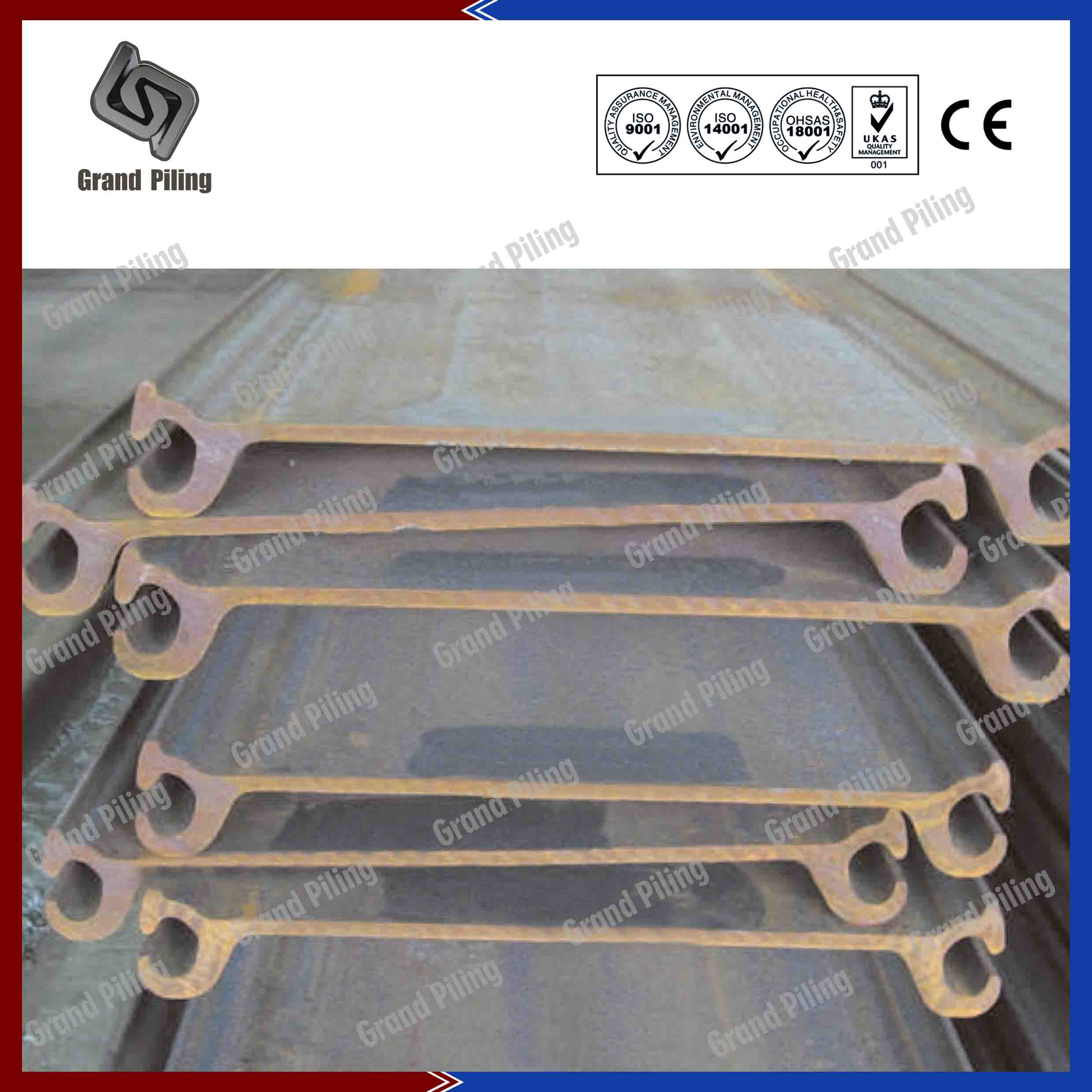

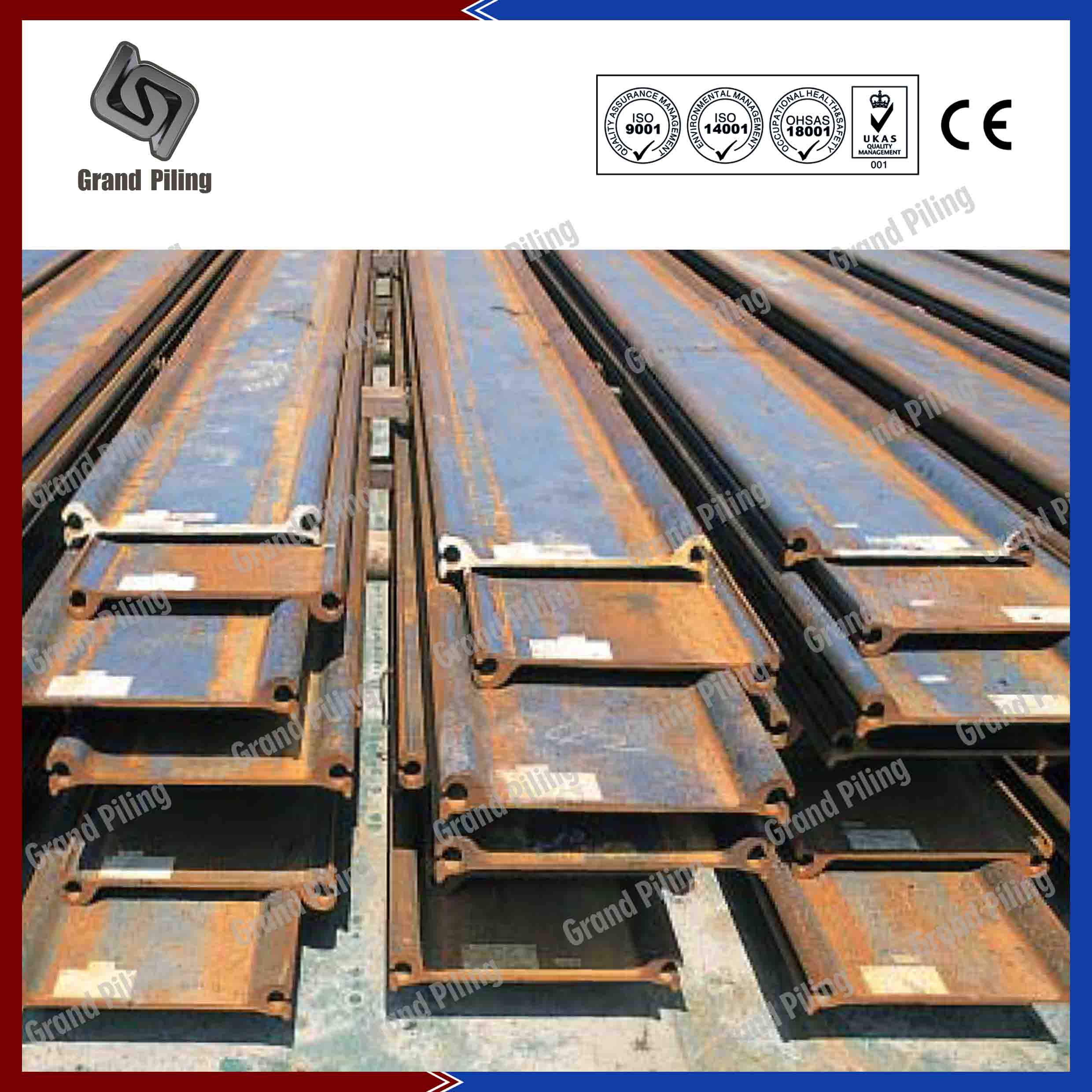

Platte damwandprofielen worden typisch gevormd met gesloten cilindrische structuren, die veel gebruikt worden in cofferdam, pier, havenconstructies, enz. Zowel in permanente als tijdelijke projecten. Platte damwandprofielen kunnen roteren tot 4,5 graden per interlock, grotere rotatie kan worden bereikt door speciale buiging van de damwand tot 12 graden. Platte damwandprofielen structuren zijn geconstrueerd als cirkelvormige cellen of diafragma muren, afhankelijk van de eigenschappen van de site of de specifieke eisen van het project. De grote diameter van elke cel en de bodemmassa bevat de stabiliteit van de structuur. De krachten die zich ontwikkelen in platte damwandprofielen secties zijn in wezen horizontale tractiekrachten die interlocken vereisen.

Ø Straight web damwanden zijn ontworpen om cilindrische structuren, meestal gesloten vorm, met behoud van een bodem backfill.The stabiliteit van constructies opgebouwd als dat wordt een stalen omhulsel en een interne bodem massale gegarandeerd door hun eigen gewicht.

Ø Straight Web damwanden worden meestal gebruikt voor projecten waar de rotslagen zijn dicht bij de grond, waar de opgraving diepte is erg belangrijk, of wanneer verankering moeilijk of zelfs onmogelijk zou zijn. Straight web damwand structuren worden gerealiseerd als cirkelvormige cellen of diepwanden, afhankelijk van de site kenmerken of de specifieke vereisten van het project.

Ø De inspanningen van de ontwikkelingslanden in deze damwand secties zijn in hoofdzaak horizontale tractie krachten die vergrendelingen speciaal ontworpen voor ontkoppelen weerstand, die overeenkomt met de horizontale kracht in het web van stapel.



Platte Damwandprofielen

Section Dimensions Perimeter
of single pile
Sectional
area
Mass Section
modulus
Moment
of inertia

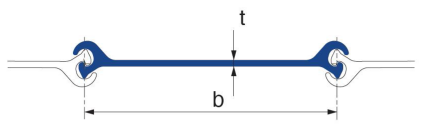

b t Per pile Wall
mm mm cm cm2 kg/m kg/m2 cm3 cm4
GS 500 – 9.5 500 9.5 138 81.3 63.8 128 178 56
GS 500 – 11.0 500 11.0 139 89.4 70.2 140 196 59
GS 500 – 12.0 500 12.0 139 94.6 74.3 149 206 61
GS 500 – 12.5 500 12.5 139 97.2 76.3 153 211 61
GS 500 – 12.7 500 12.7 139 98.2 77.1 154 214 61
GS 500 – 13.0 500 13.0 140 100.6 79.0 158 223 64
