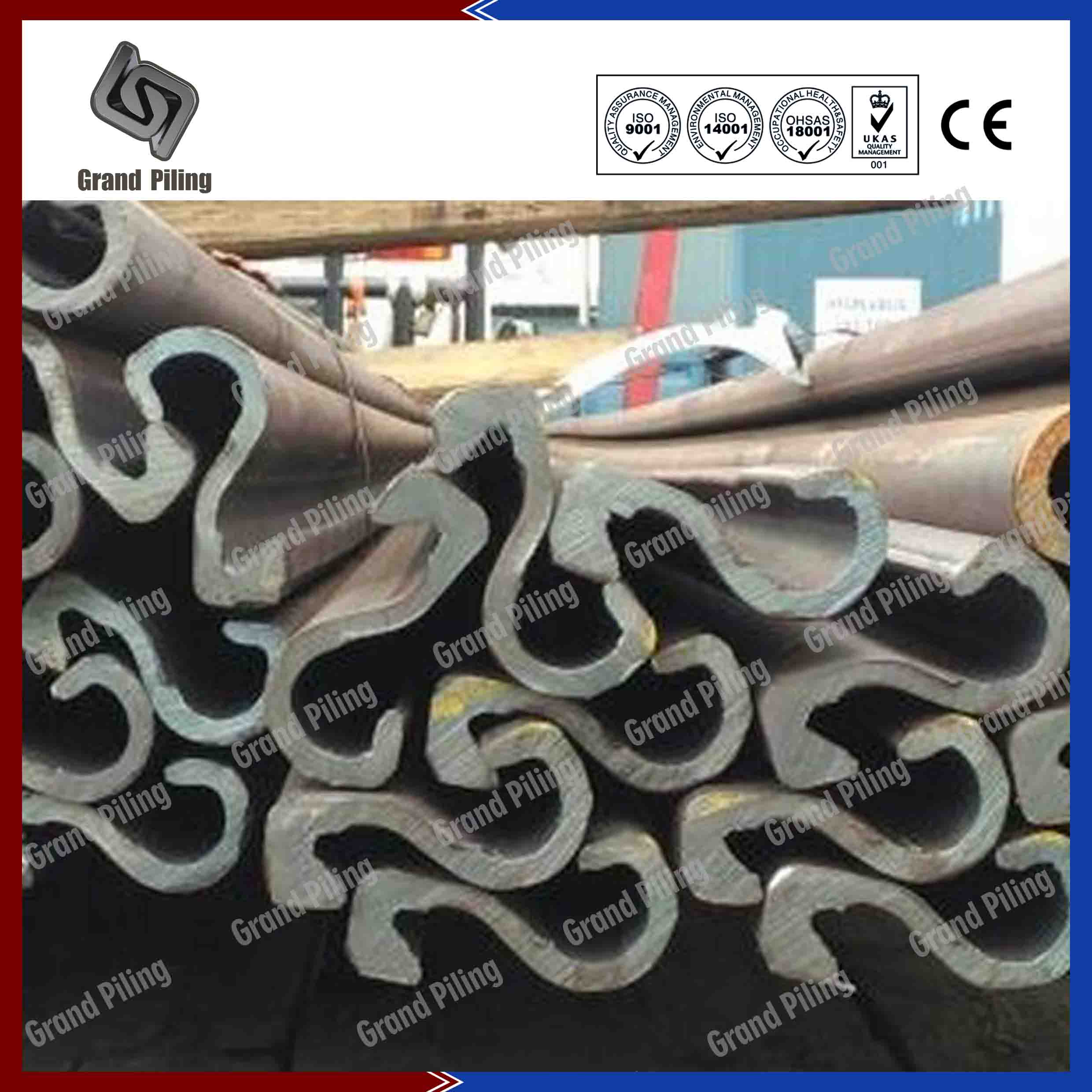

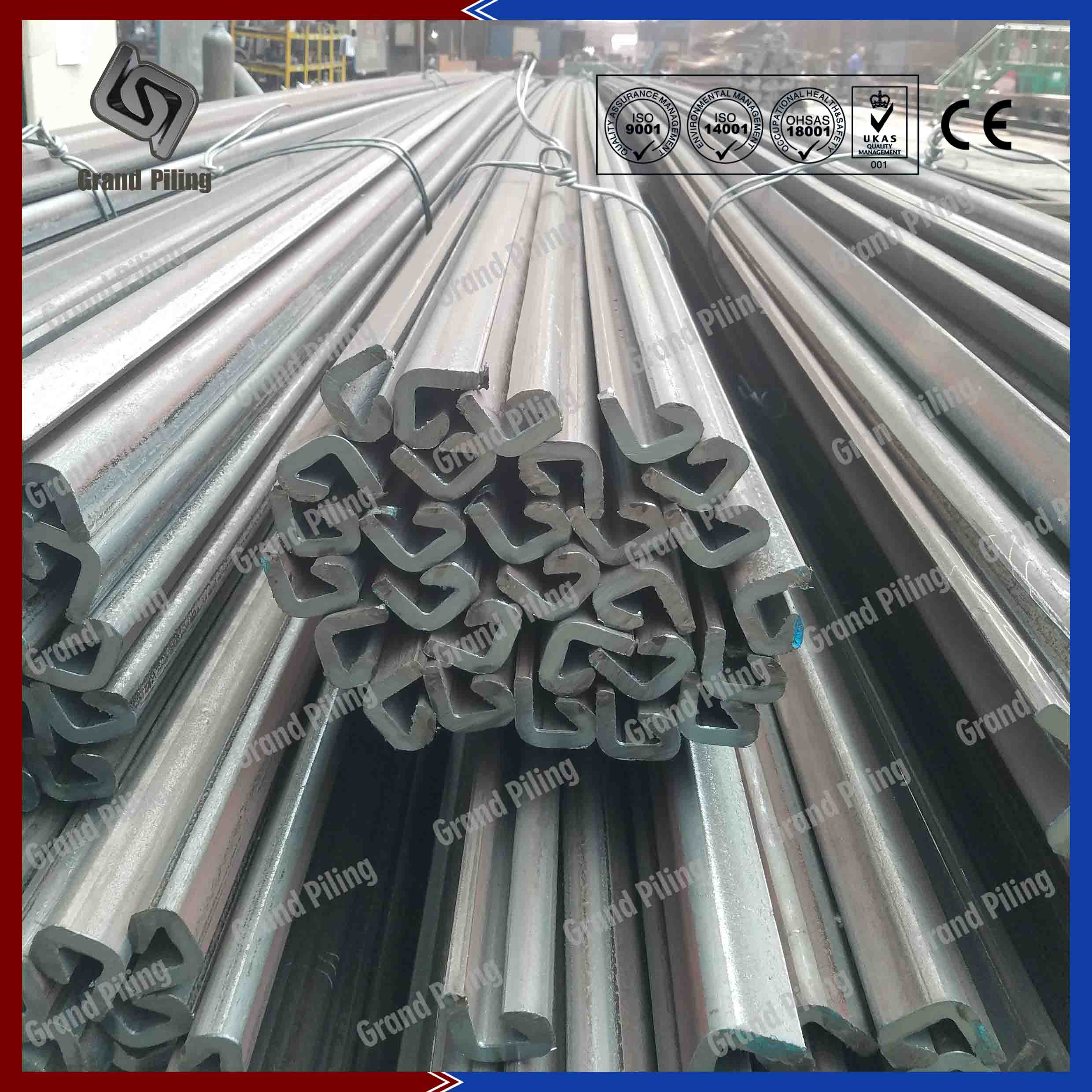

Hot rolled C9 of E22 interlocken

Koudgewalste damwand connectoren



Combiwanden

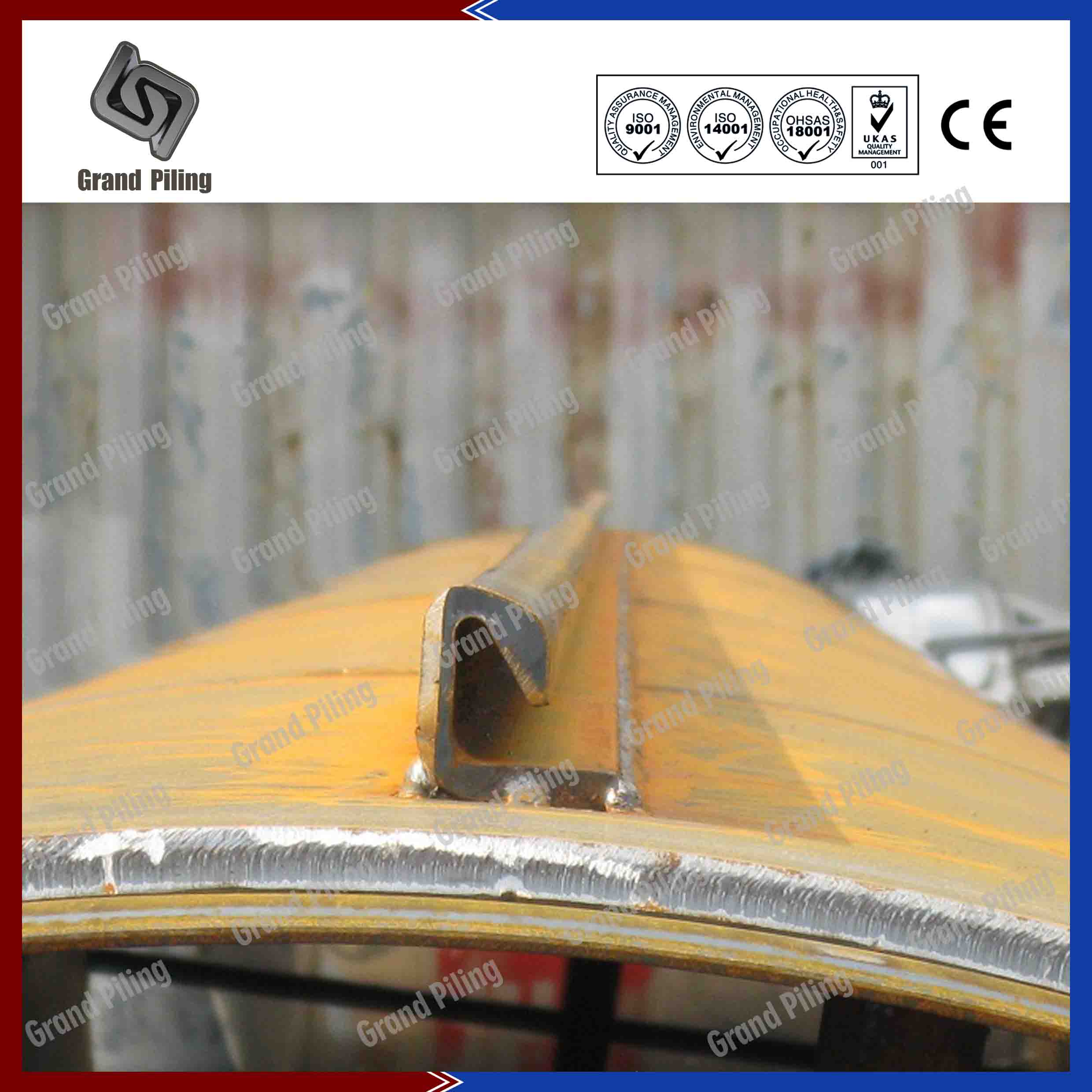

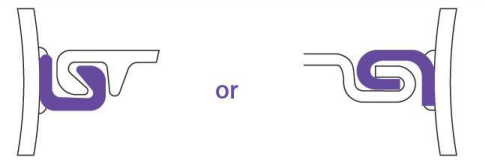

Gecombineerd muur met buispalen bestaat uit buispalen, damplanksloten of damwand koppelingen en damwanden. De buis gecombineerde wanden kunnen spiraal pijp stapel, Longitudinal stalen buizen zijn. Zeer zelden gecombineerd muren omvatten ERW pijp palen of naadloze stalen buizen. Sheet pile connectoren zijn gelast langs de lengte van buisvormige leidingen, volledige lengte of gedeeltelijke lengte. De OZ damwanden zijn meestal AZ soort warmgewalste damwand. Damwand aannemers vooral liever AZ damwandprofielen als Intermediate damwand voor damwand dok, werf constructies, diepe funderingen, omdat de installatie damwand van AZ damplanken kan worden aangedreven door dubbele. De buisvormige gecombineerd muur niet alleen dienst als de keermuur lid, verzet tegen horizontale belastingen, maar ook dienen als dragende stapel die verticale belastingen te weerstaan. De OZ damwand kan korter zijn dan de buispalen zijn en alleen de functies van grondkerende en load-overdracht. Tegenwoordig is de vergrendelingen gebruikt in de gecombineerde stapels veel keuzes op de markt, C9 C14 zijn de meest traditionele damwanden accessoire.



Onze Belangrijkste Voordelen

Ø Onze sterke design engineers team zal de opzet van het project te optimaliseren, of een buis gecombineerd muur, of gecombineerde muur, of gewoon Z of U vak palen. Wij zullen kiezen voor de beste en meest economische oplossing voor u. Soms gecombineerd muren met buispalen is niet de meest voordelige oplossingen.

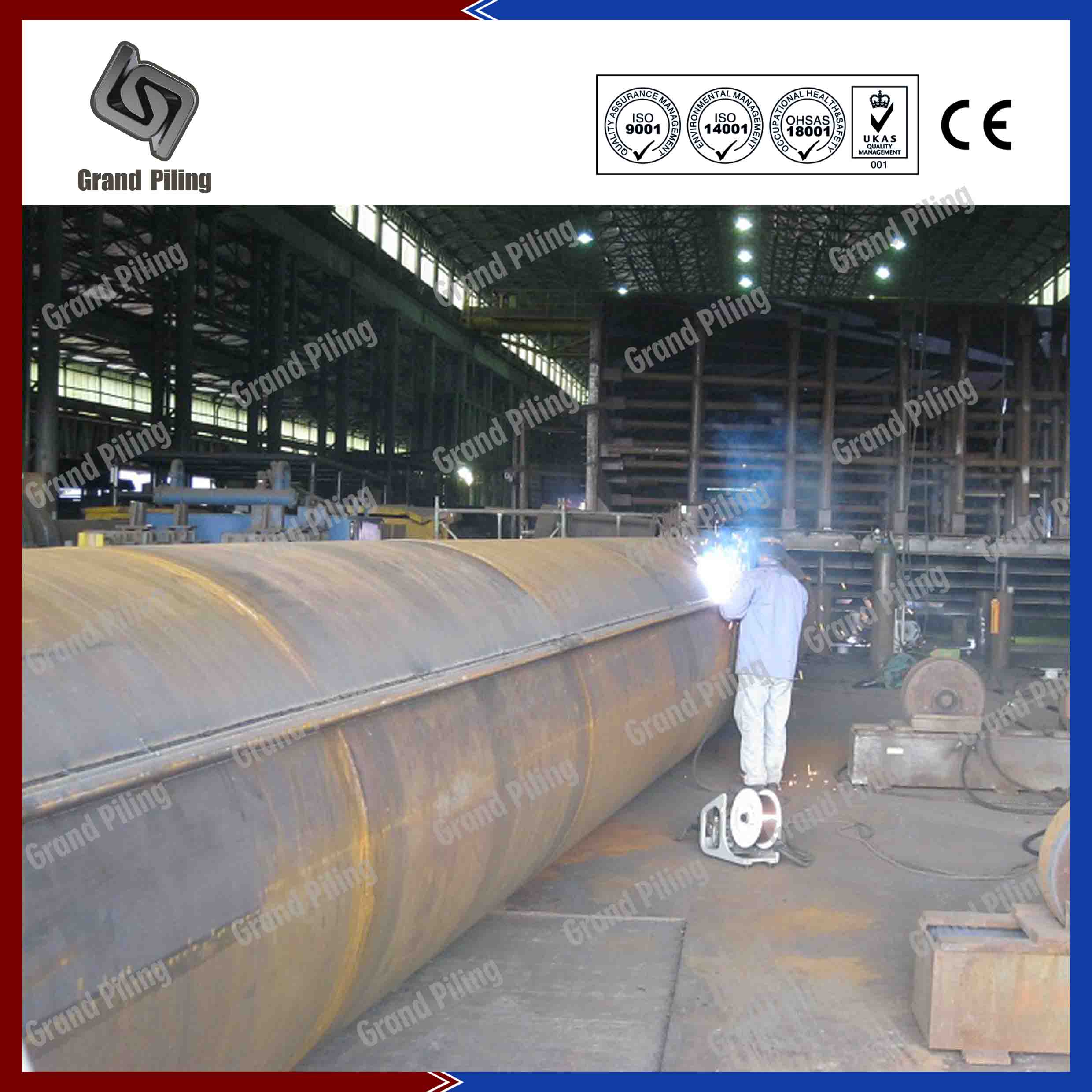

Ø Met onze damwand pijp molen gelegen in de buurt van de haven en onze sterke pijp stapelen productie capaciteit, geen limiet op dimensies, Dit is vooral belangrijk in diepe funderingen, kofferdammen, landaanwinning, Jetty constructies, Wharf bouw, damwand ontwateren. Het grootste stalen buis paal we hebben geproduceerd, lengte tot 100 meter, diameter tot 3200mm. Elke staalkwaliteit, X70 of S460 of A690, zolang je het noemen, zullen wij voor u produceren.
Ø Zeker kunnen we de hoek palen te produceren voor zowel warmgewalste damwand, Larssen damwanden en koudgewalste damwanden, dan zullen we de hoek palen op grote stalen buizen lassen in onze eigen fabriek. Future verzinsels. Speciale hoeken secties kan ook gemaakt worden op aanvraag. Future verzinsels, zoals schilderen, lassen, etc, allemaal geen probleem.



Combiwanden Specificaties

Buis afmetingen Tussentijdse stapels=Double AZ18-700 Tussentijdse stapels=Triple PU18
Diameter Dikte Breedte M100% I W Breedte M100% I W
mm mm mm kg/m2 cm4/m cm3/m mm kg/m2 cm4/m cm3/m
711 10 2171 150 86698 2439 2571 157 77612 2183
12 2171 166 98531 2772 2571 170 87604 2464
14 2171 181 110159 3099 2571 183 97423 2740
813 10 2273 154 112751 2774 2673 160 100114 2463
12 2273 172 129852 3194 2673 175 114656 2821
14 2273 189 146695 3609 2673 190 128978 3173
914 10 2374 158 144510 3162 2774 164 127753 2795
12 2374 177 167991 3676 2774 176 134848 3235
14 2374 195 191157 4183 2774 195 167673 3669
1016 12 2476 182 214016 4213 2876 184 188187 3704
14 2476 202 244795 4819 2876 201 214684 4226
16 2476 221 275202 5417 2876 217 240862 4741
1219 14 2679 212 378870 6216 3079 210 333326 5469
16 2679 234 428149 7025 3079 229 376204 6172
18 2679 256 476933 7825 3079 248 418650 6869
1600 18 3060 279 932011 11650 3460 270 827536 10344
20 3060 305 1029827 12873 3460 292 914044 11426
22 3060 330 1126894 14086 3460 314 999889 12499
1800 18 3260 290 1243339 13815 3660 279 1110548 12339
20 3260 316 1375132 15279 3660 303 1227937 13644
22 3260 343 1506029 16734 3660 327 1344528 12499
2000 20 3460 326 1777489 17775 3860 313 1596226 15962
22 3460 354 1947882 19479 3860 338 1748961 17490
24 3460 382 2117233 21172 3860 363 1900763 19008
2200 21 3660 350 2345823 21326 4060 335 2117496 19250
23 3660 379 2560881 23281 4060 361 2311366 21012
25 3660 408 2774744 25225 4060 387 2504159 22765
2500 21 3960 363 3186179 25489 4360 347 2896465 23172
23 3960 393 3479998 27840 4360 375 3163328 25307
25 3960 424 3772384 30179 4360 403 3428890 27431

Notitie: Deze tabel is slechts een onderdeel van onze maten. We hebben meer dan 1000 verschillende maten. Wij kunnen onze machine aanpassen om in elke breedte, hoogte en dikte te produceren. Neem contact met ons op als uw maat niet in de bovenstaande tabel staat.
