Grand Damwand
/ Producten / U-profielen Damwanden

Productfoto's

Warm Gewalst U Type
Warm Gewalst U Type

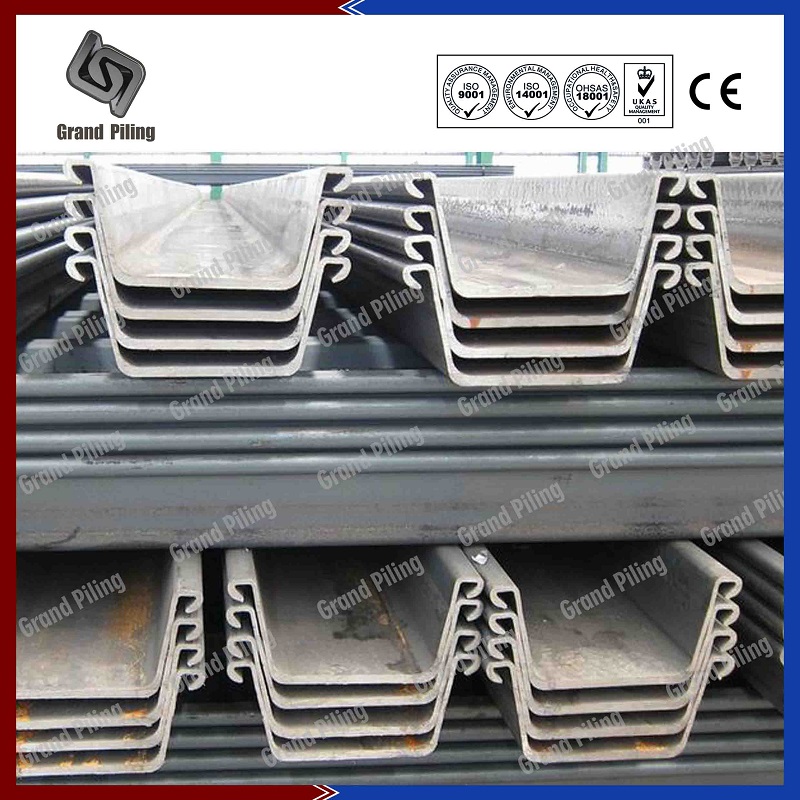

Warm Gewalst U Type

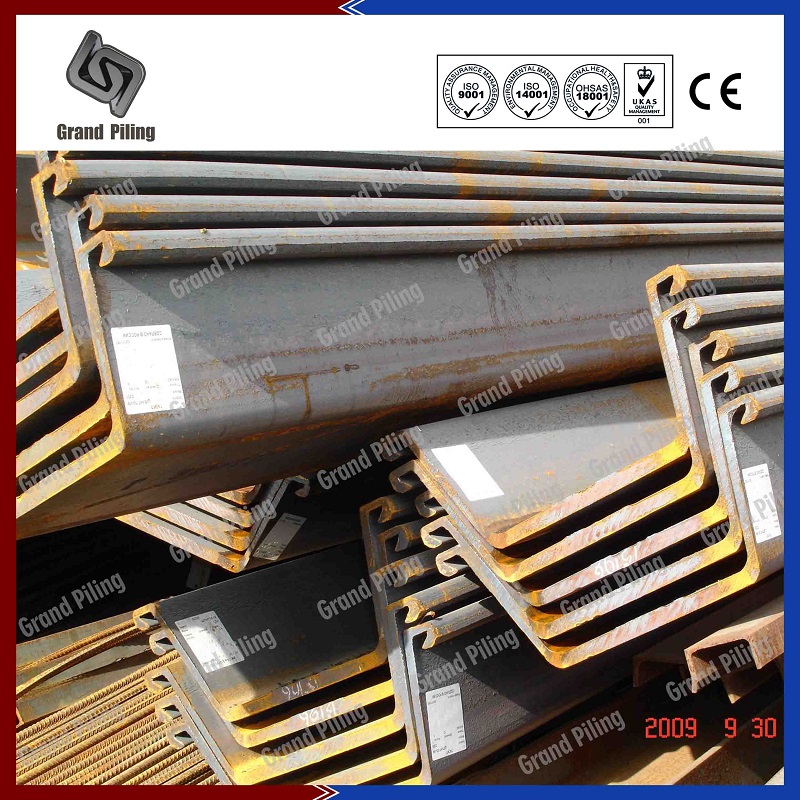

Warm Gewalst U Type

U-profielen damwanden zijn U type profielen met vergrendeling aan beide kanten om de continue muren te vormen, die middenlijnen in het midden van de dubbele U-sectie muur hebben. U profiel damwanden kunnen stabieler stapelen dan andere vormen, dus kunnen zowel in permanente als tijdelijke projecten worden gebruikt.

Miljoenen tonnen U-vormige warm gewalst damwand zijn gebruikt over de hele wereld voor allerlei constructies voor meer dan 100 jaar. U profiel damwand was de traditie, vooral in Aisa.



Het voordeel van U-vormige palen multiple:

Ø Breed scala van onderdelen vormen verschillende series met verschillende geometrische kenmerken, waardoor de keuze van technisch en economisch geoptimaliseerd secties voor elk specifiek project. Onze vaste voorraad voor U-profielen warm gewalst damwand zijn meer dan 80.000 ton
Ø Combinatie van grote golf diepte en hoge flensdikte leidt tot uitstekende statische eigenschappen
Ø Symmetrische vorm van enkele elementen resulteert in grote geschiktheid voor hergebruik.
Ø Mogelijkheid van montage en de vaststelling van stapels in paren bij de molen een betere installatie kwaliteit en prestaties





Azië Type Warm Gewalste Damwanden Types

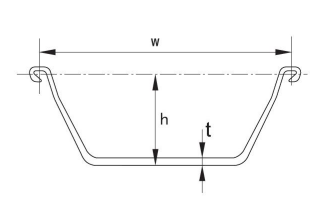

Sectie Afmetingen Sectiegebied Massa Traagheidsmoment Modulus
van sectie
Breedte Hoogte Dikte Per stapel Muur
w h t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
ⅠA 400 85 8 45.21 35.5 88.8 4500 529
400 100 10.5 61.2 48 120 8740 874
400 125 13 76.4 60 150 16800 1340
ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
400 170 15.5 97 76.1 190 38600 2270
ⅤL 500 200 24.3 133.8 105 210 63000 3150
ⅥL 500 225 27.6 153 120 240 86000 3820
ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
ⅢW 600 180 13.4 104 81.6 136 32400 1800
ⅣW 600 210 18 135.3 106 177 56700 2700

Notitie: Voor Azië warmgewalste U-type damwand, meest voorkomend merk is FSP, NSP, SKSP, JFESP, alle gemeen dezelfde maten.



Damwand Hoesch / Damwand Larssen

Sectie System breedte Wandhoogte Terug dikte Lijfdikte Massa Sectie modulus Traagheidsmoment
b h t s Muur Enkele plank Muur Enkele plank Muur
mm mm mm mm kg/m2 kg/m Wy
cm3/m
cm3 Iy
cm4/m
LARSSEN 22 500 340 10,0 9,0 123,6 61,8 1260 355 21420
LARSSEN 22/10/10 500 340 10,0 10,0 129,8 64,9 1300 372 22100
LARSSEN 23 500 420 11,5 10,0 155,0 77,5 2000 527 42000
LARSSEN 24 500 420 15,6 10,0 175,0 87,5 2500 547 52500
LARSSEN 24/12 500 420 15,6 12,0 185,4 92,7 2550 560 53610
LARSSEN 25 500 420 20,0 11,5 206,0 103,0 3040 562 63840
LARSSEN 600 600 150 9,5 9,5 94,0 56,4 510 130 3825
LARSSEN 600 K 600 150 10,0 10,0 99,0 59,4 540 133 4050
LARSSEN 601 600 310 7,5 6,4 78,0 46,8 745 251 11520
LARSSEN 602 600 310 8,2 8,0 89,0 53,4 830 265 12870
LARSSEN 603 600 310 9,7 8,2 108,0 64,8 1200 330 18600
LARSSEN 603/10/10 600 310 10,0 10,0 116,0 69,6 1260 350 19530
LARSSEN 603 K 600 310 10,0 9,0 113,5 68,1 1240 340 19220
LARSSEN 604n 600 380 10,0 9,0 123,0 73,8 1600 415 30400
LARSSEN 605 600 420 12,5 9,0 139,2 83,5 2020 520 42420
LARSSEN 605 K 600 420 12,2 10,0 144,5 86,7 2030 537 42630
LARSSEN 606n 600 435 14,4 9,2 157,0 94,2 2500 605 54375
LARSSEN 606n K 600 435 14,4 10,0 162,1 97,3 2530 617 55030
LARSSEN 628 600 456 16,3 9,8 165,5 99,3 2775 586 63270
LARSSEN 607n 600 452 19,0 10,6 190,0 114,0 3200 649 72320
LARSSEN 703 700 400 9,5 8,0 96,4 67,5 1210 414 24200
LARSSEN 703/10/10 700 400 10,0 10,0 108,0 75,6 1340 437 26800
LARSSEN 703 K 700 400 10,0 9,0 103,0 72,1 1300 426 25950
LARSSEN 716 700 440 10,2 9,5 114,2 79,9 1600 511 35200
LARSSEN 720 750 450 12,0 10,0 128,5 96,4 2000 588 45000
LARSSEN 720/14,5/10,0 750 450 14,5 10,0 139,3 104,5 2270 595 51075
LARSSEN 43 500 420 12,0 12,0 166,0 83,0 1660 483 34900
LARSSEN 430 708 750 12,0 12,0 234,5 166,0 6450 4570 241800



Europese Type Warm Gewalste Damwanden

Sectie Afmetingen Massa Traagheidsmoment Modulus
van sectie
Breedte Hoogte Dikte Per stapel Muur
w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
L600 600 150 9.5 9.5 56.4 94 3825 510
L600K 600 150 10 10 59.4 99 4050 540
L601 600 310 7.5 6.4 46.8 78 11520 745
L602 600 310 8.2 8 53.4 89 12870 830
L603 600 310 9.7 8.2 64.8 108 18600 1200
L603K 600 310 10 9 68.1 113.5 19220 1240
L603 10/10 600 310 10 10 69.6 116 19530 1260
L604 600 380 10 9 73.8 123 30400 1600
L605 600 420 13 9.2 85.5 142.5 43890 2090
L606 600 435 14.4 9.2 94.2 157 54375 2500
L607 600 452 19 10.6 114 190 72320 3200
L703 700 400 9.5 8 67.5 96.4 24200 1210
L716 700 440 10.2 9.5 79.9 114.2 35200 1600
L720 750 450 12 10 96.4 128.5 45000 2000
AU
AU14 750 408 10 8.3 77.9 103.8 28710 1410
AU 16 750 411 11.5 9.3 86.3 115 32850 1600
AU 18 750 441 10.5 9.1 88.5 118 39300 1780
AU 20 750 444 12 10 96.9 129.2 44440 2000
AU 23 750 447 13 9.5 102.1 136.1 50700 2270
AU 25 750 450 14.5 10.2 110.4 147.2 56240 2500
PU
PU 12 600 360 9.8 9 66.1 110.1 21600 1200
PU1210/10 600 360 10 10 69.6 116 22580 1255
PU 18 600 430 11.2 9 76.9 128.2 38650 1800
PU 22 600 450 12.1 9.5 86.1 143.6 49460 2200
PU 28 600 454 15.2 10.1 101.8 169.6 64460 2840
PU 32 600 452 19.5 11 114.1 190.2 72320 3200
GU
G6N 600 309 6 6 41.9 69.9 9670 625
GU7N 600 310 6.5 6.4 44.1 73.5 10450 675
GU7S 600 311 7.2 6.9 46.3 77.1 11540 740
GU8N 600 312 7.5 7.1 48.5 80.9 12010 770
GU8S 600 313 8 7.5 50.8 84.6 12800 820
GU13N 600 418 9 7.4 59.9 99.8 26590 1270
GU14N 600 420 10 8 64.3 107.1 29410 1400
GU15N 600 422 11 8.6 68.7 114.5 32260 1530
GU16N 600 430 10.2 8.4 72.6 121 35950 1670
GU18N 600 430 11.2 9 76.9 128.2 38650 1800
GU20N 600 430 12.2 9.5 81.1 135.2 41320 1920
GU21N 600 450 11.1 9 81.9 136.5 46380 2060
GU22N 600 450 12.1 9.5 86.1 143.6 49460 2200
GU23N 600 450 13.1 10 90.4 150.7 52510 2335
GU16-400 400 290 12.7 9.4 62 154.9 22580 1560
GU18-400 400 292 15 9.7 69.3 173.3 26090 1785



U-profielen Warm Gewalste Damwanden

Warmgewalste damwand is de traditie van stalen damwand voor meer dan 100 jaar. Deze planeet verbruikt meer dan 3 miljoen ton van warmgewalst damwand elk jaar voor permanente projecten, en meer dan 1 miljoen ton voor tijdelijke projecten. Ook elk jaar, zijn er miljoen ton warmgewalste damwand roesten. Dus Warmgewalst damwand is een big business, pas na H-balken. Een decennium geleden, werden alle warmgewalste damwanden geproduceerd in Europa, Japan, Groot-Brittannië, de VS, enz ontwikkelde landen. En werden genoemd Larssen damwandplanken. Nu beginnen China warmgewalste damwand te gieten in de markt. Op de markt, zijn er slechts een aantal bekende namen die allemaal damwanden aannemers kunnen noemen: AZ damwand, AU damwand, PU damwand, GU damwand, FSP damwand, PZ damwand, PZC damwand, ASTM damwand, Larssen damwand, Hoesch damwand etc. De belangrijkste index voor stalen damwanden is modulus van de sectie. Bij warm gewalst staal damwand van verschillende leverancier of fabrikant heeft vergelijkbare modulus van sectie, dan zijn deze secties kunnen elkaar vervangen. Dikte en staalkwaliteit is ook belangrijk voor stalen damwand, omdat de dik staal is, kan de profielen gemakkelijker worden gedreven in de grond en de levensduur kan langer zijn. Verschillende staalkwaliteit heeft verschillende corrosie, ook in verschillende bodemgesteldheid, zoals in vervuilde of zeer vervuilde bodems, zoet of zout water, allemaal verschillend. Een corrosiesnelheid grafiek kan gemakkelijk worden verkregen uit China damwand.

Warmgewalste damwand vormt de vorm van het gesmolten ijzer. De gebruikelijke afwerking is molen afwerking, die is licht schaal op kleine dingen en zware schaal op dik spul. Met vergrendelingen aan beide uiteinden, meer secties één doorlopend damwand, wat een stijve blok voor grond en water, het weerstaan van de laterale druk. Damwand bieden een uitstekende weerstand aan buigkrachten en structurele sterkte te diepe fundering. De vorm van de sectie of het profiel bepaalt de structurele sterkte. China damplank kunnen worden geïnstalleerd met trilhamer, heistelling of bestuurder, afhankelijk van de bodem en de lengte en de dikte van de profielen.

Vanwege de kosten overwegingen, molens of verkopers vereisen allemaal een minimale hoeveelheid om rollen. Minimale enkele duizenden tonnen voor een rollend (Mills zou bevelen van enkele honderden tonnen te verzamelen, dan tot de totale hoeveelheid van hun benodigde hoeveelheid te bereiken, beginnen ze rollen) .Er zijn ook verschillende staalsoorten in verschillende markten: China damwand is normaal gesproken in SY295 SY390. Japan en Korea damwanden hetzelfde met China damwanden. Damwand Australië en damwanden UK normaal S240 GP S355 GP S430 GP etc. Arcelor hebben ook marine grade S460AP voor maritieme toepassingen. In de Verenigde Staten, staalsoorten zijn ASTM A572 graad 50, rang 60, rang 65 A588 en A690 marine grade damwanden. Stalen damwand kunnen worden ingedeeld in twee toepassingen: tijdelijke en permanente. Permanente stalen damwand zal in de grond blijven tot aannemers denken dat ze nodig hebben om de projecten te herbouwen. Het blijft in de plaatsen en blijven in de grond. China damwand tijdelijke toepassingen toegang en veiligheid van constructies in een beperkt zijn voorzien alleen. Na de bouw is voltooid, zal China damwanden worden gewonnen of losgetrokken en misschien opnieuw te verkopen als tweedehands staalplaat piles.A grote voorraad van warmgewalste damwanden worden hier. Alle profielen kunnen worden gebruikt als gecombineerd muren en in verschillende staalkwaliteiten.

U type warmgewalste damwanden kunnen worden geleverd in één stapel, dubbele stapels, of drievoudige palen. Dubbele palen en triple palen worden doorgaans geleverd als gekrompen damwanden. Threaded doubles palen worden aanbevolen voor de installatie te vergemakkelijken. Enkele stapels zou buigen over de zwakke as onder het rijden. Terwijl krimpen stalen damwand zijn gemakkelijk te besturen en geëxtraheerd.

China damwanden kunnen ook leveren gebogen palen. Maximale buigen hoek van 25 graden. U palen worden gebogen in het midden van de baan. Hoekprofielen worden immers alle in alle projecten wijdst gebruikte delen zijn hoekprofielen C9, C14 corner palen. Delta 13 hoek palen, Omega 18 koppelingen. C9 hoek palen en C14 hoekprofielen worden gewoonlijk gebruikt met tubulaire gecombineerde muren. Speciale stapel of Junction stapels zijn ook beschikbaar op aanvraag.

U type stalen damwand kunnen vormen ook kokerpalen. Twee U type damwand te vormen dubbele U doos stapel, bijvoorbeeld CAU dubbele kokerpalen, CU dubbele kokerpalen, CPU-R dubbele doos damwand, CGU dubbele box damwand. Drie U type damwand te vormen triple U kokerpalen, bijvoorbeeld CAU triple doos damwand, CU triple kokerpalen, CPU-R kokerpalen. Vier U type damwand vorm quadruple kokerpalen.

Download:

Damwand Brochure

Damwand Brochure

Onze Nieuwste Brochure

P1-5:Invoering P6-7:Azië U-profielen damwand
P8-9:Larssen U-profielen damwand P10-11:AU PU GU damwand
P16-17:Z-profielen damwanden P18-19:Rechte damwand
P19-20:Hoek sectie P19-20:Staalkwaliteit
P22-25:Tubular Combinatiewanden P26-29:HZ Combinatiewanden
P30-35:Globale projecten


Download in Verschillende Talen

Globale Projecten

Waterfront Project, Florida, Verenigde Staten
Waterfront Project, Florida, Verenigde Staten

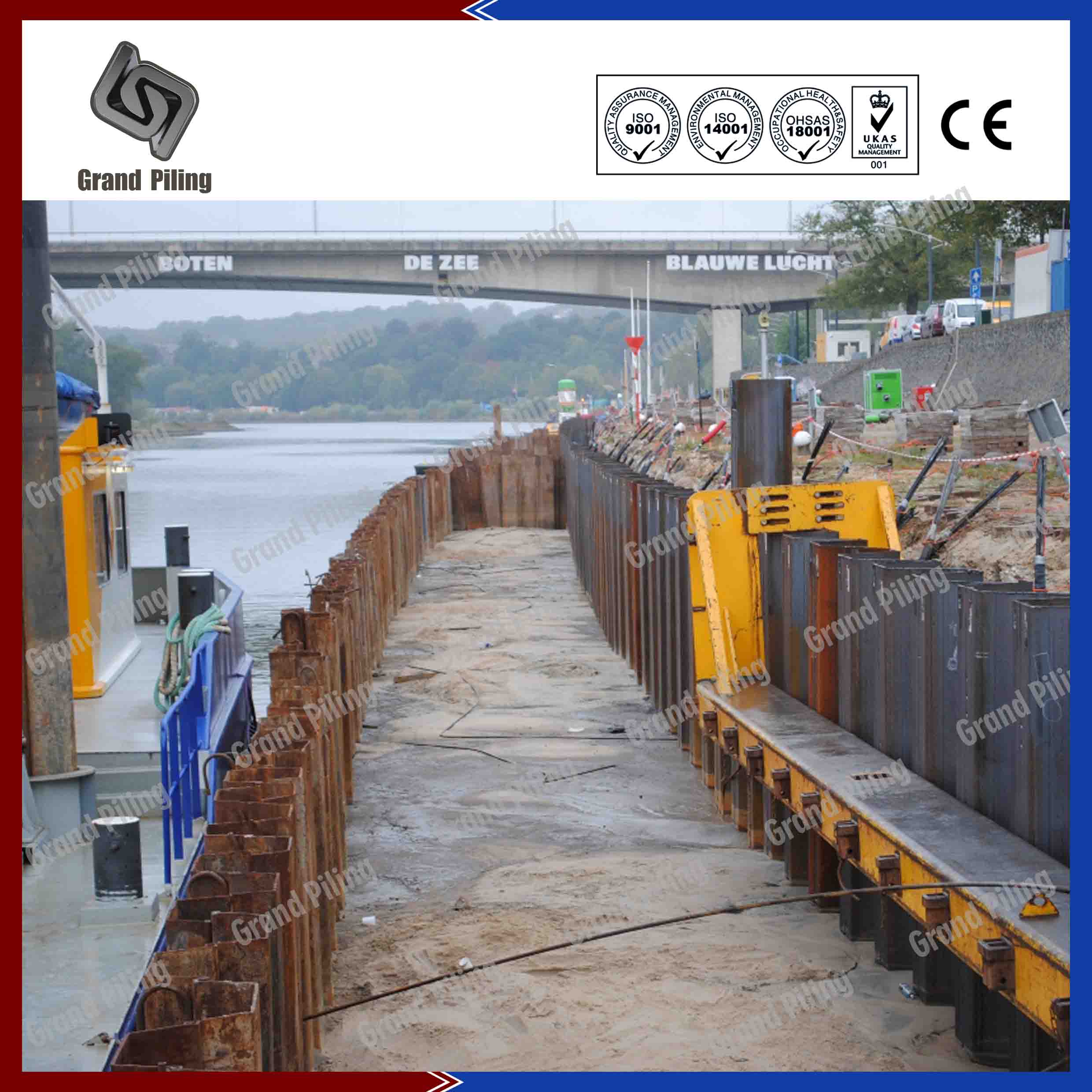

KOC project, Koeweit
