Productfoto's

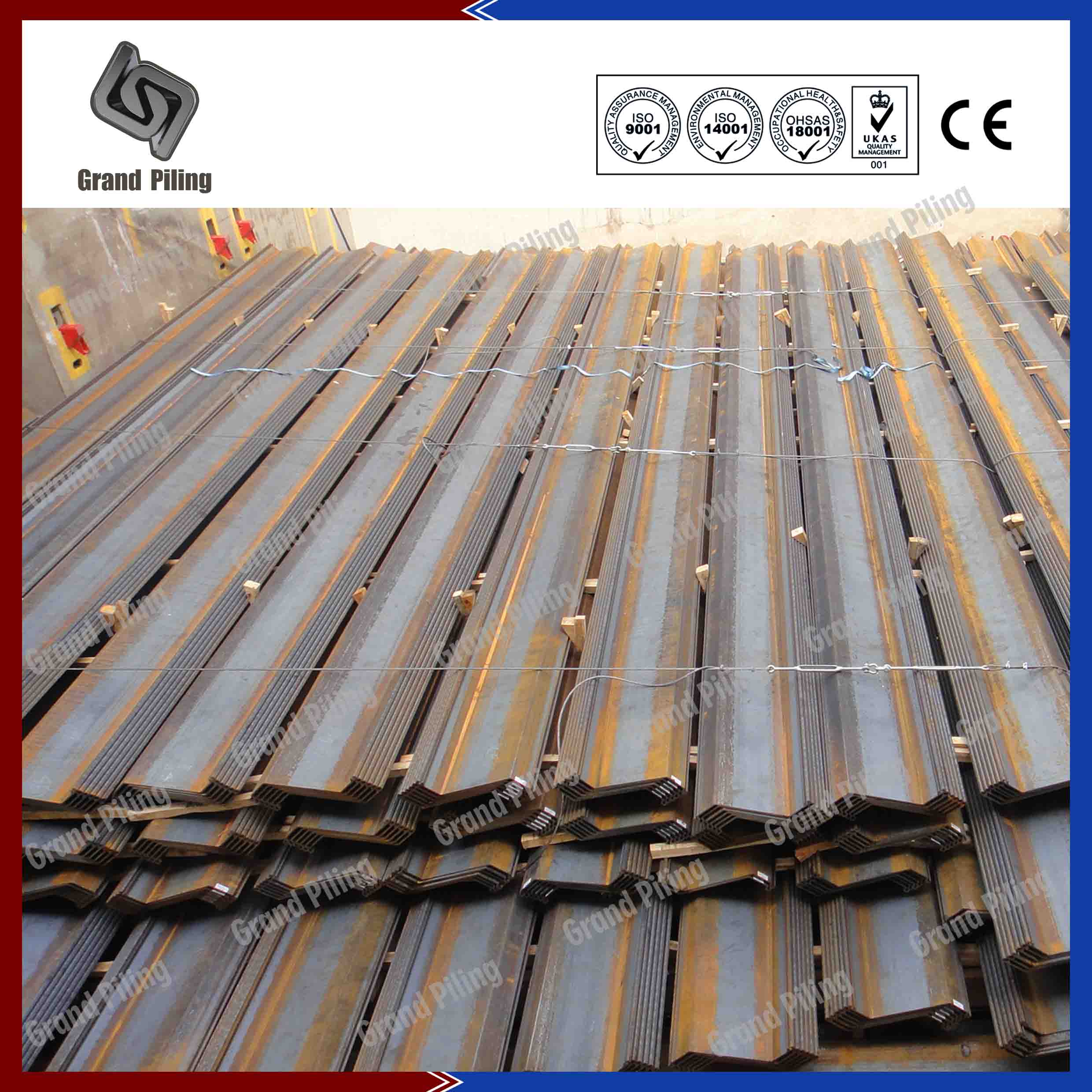

Warm Gewalste Z Type

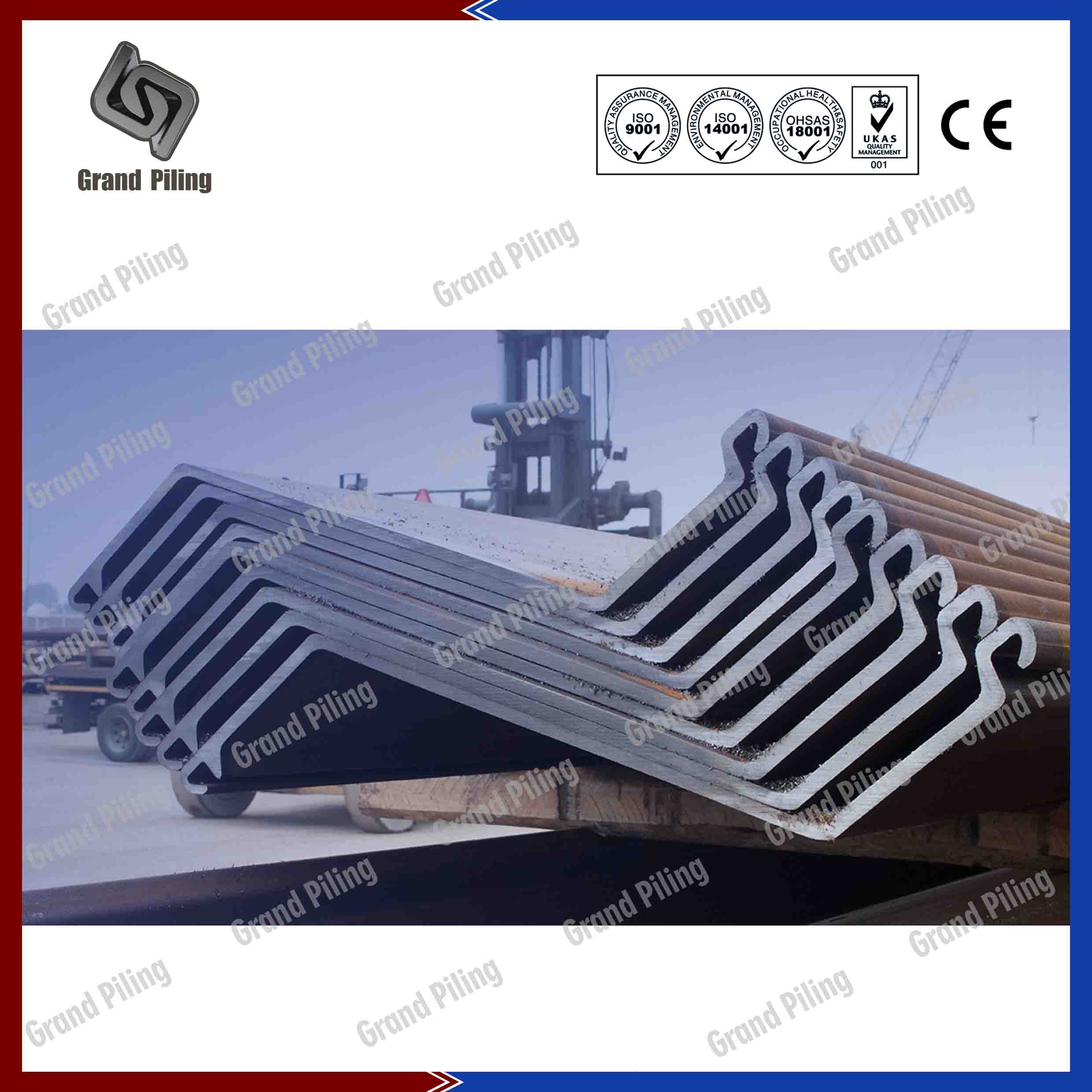

Warm Gewalste Z Type

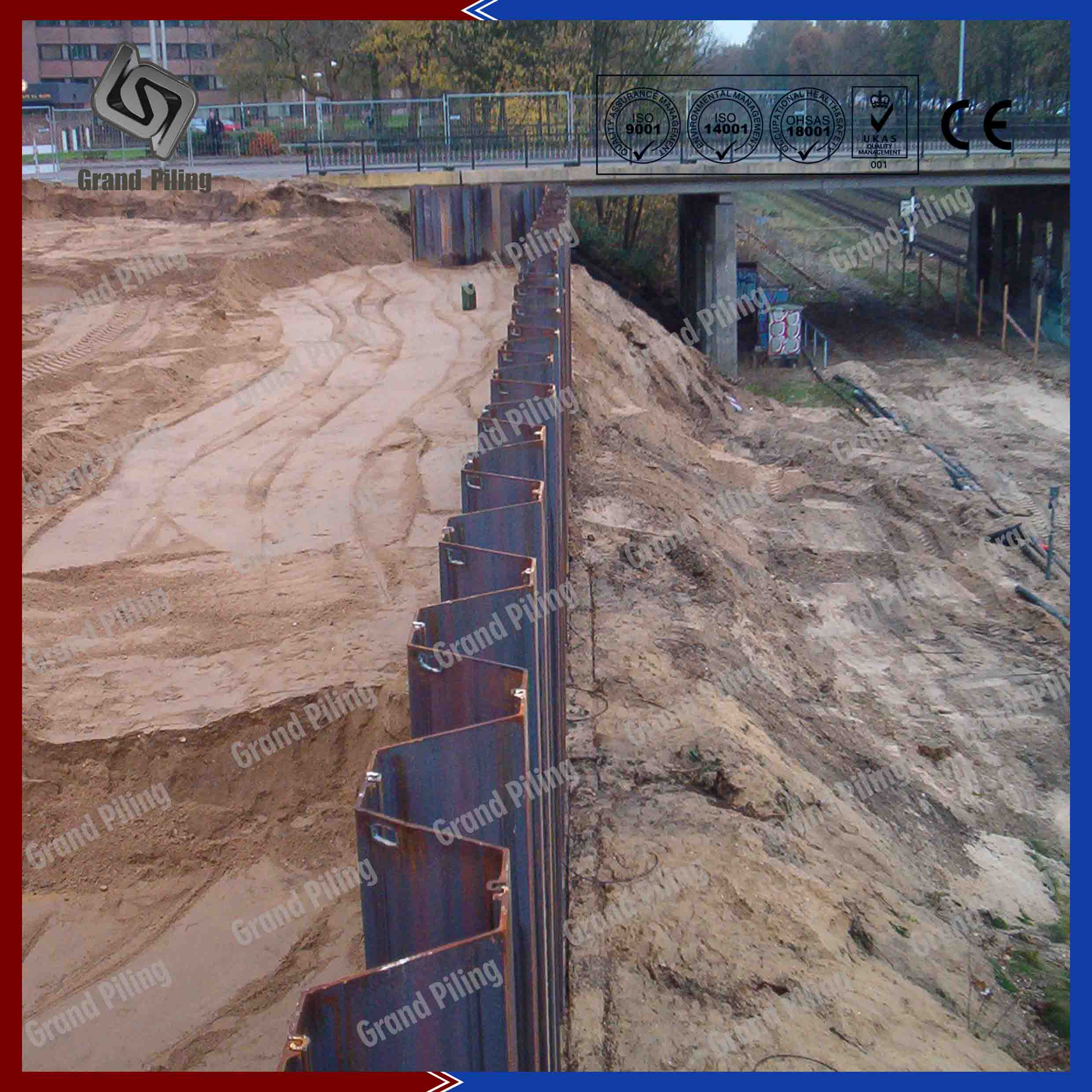

Warm Gewalste Z Type

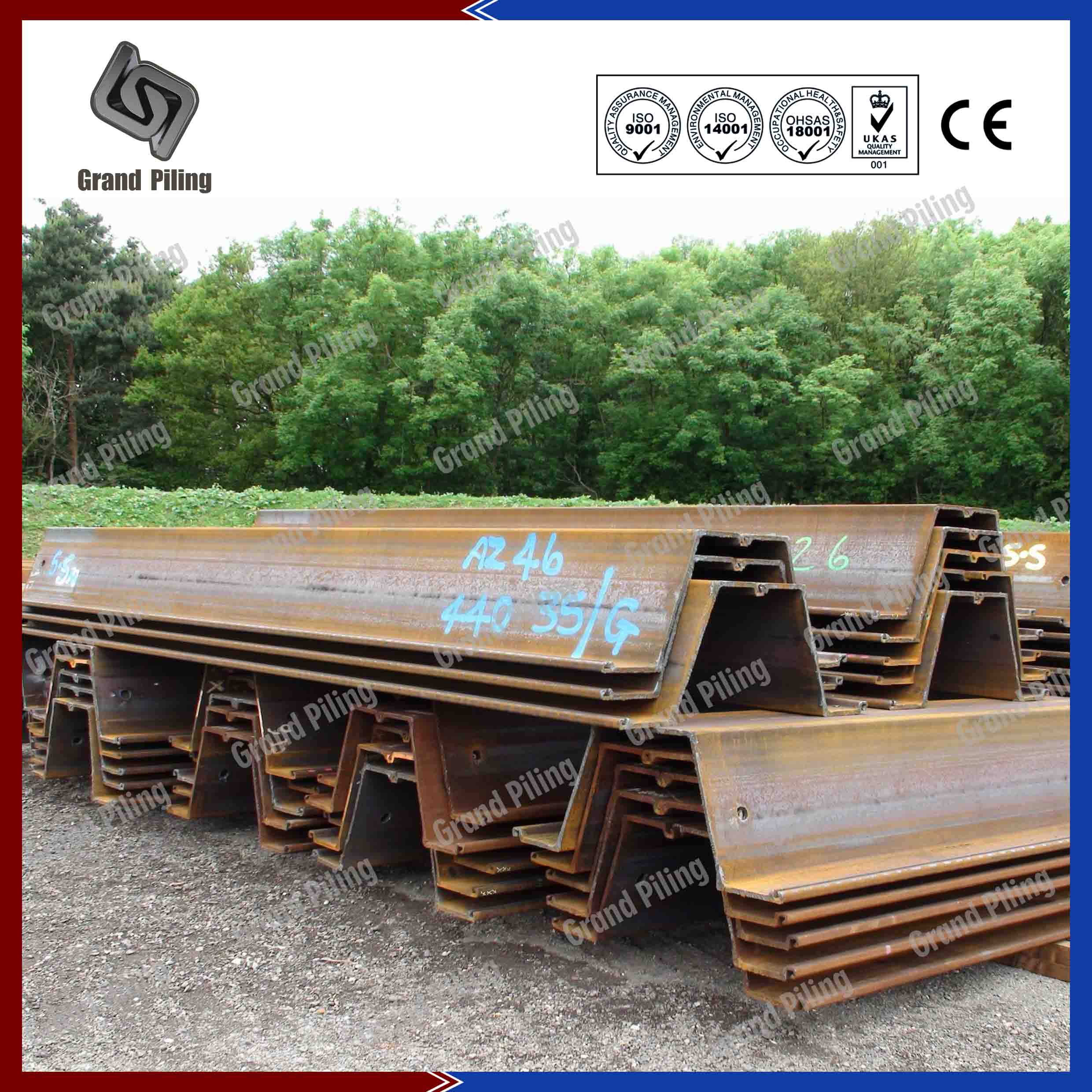

Warm Gewalste Z Type

Z-profielen damwanden worden geproduceerd in de vorm van Z letter, die normaal gesproken in gecrimpde of gelaste dubbelschijven rijden. Z-profielen damwanden worden meer gebruikt dan U-profiel in poortconstructie en diepe basis omdat Z-profiel een grotere modulus kan hebben en kan worden gebruikt als intermediaire stapels voor buisvormige en HZ-combinatiewanden.

De belangrijkste kenmerken van Z Type warmgewalste damplank: continue vorm van de baan en de specifieke locatie van het koppel- symmetrisch aan weerszijden van de neutrale as, beide bijdragen tot de modulus van section.Generally verbeteren, Z Type damwanden hebben onder voordelen:
Ø Wanneer modulus van sectie zijn vergelijkbaar, Z soort damwand altijd kleiner wegiht per vierkante meter dan U type damwand
Ø Groter breedte, betekent dat er geen minder vellen nodig zijn, kosten besparen op damwand installaties of excavations.also dit is goed voor waterdicht.
Ø Kan gebruikt worden als infill stapel gebruikt in combinatie met stalen buizen en H beams.which normaliter wordt gebruikt om zeer hoge modulus diagram de



AZ Type Warm Gewalste Damwanden

Sectie Afmetingen Massa Traagheidsmoment Modulus
van sectie
Breedte Hoogte Dikte Per stapel Muur

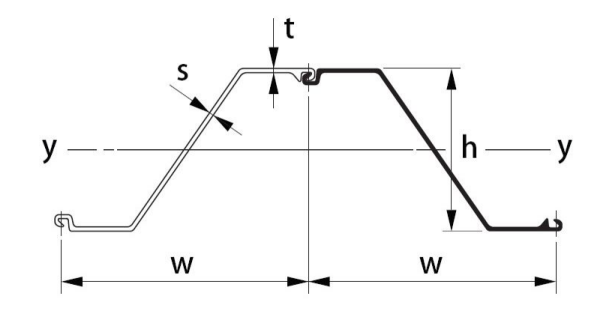

w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
AZ 12-770 770 344 8.5 8.5 72.6 94 21430 1245
AZ 13-770 770 344 9.0 9.0 76.1 99 22360 1300
AZ 14-770 770 345 9.5 9.5 79.5 103 23300 1355
AZ 14-770 10/10 770 345 10.0 10.0 82.9 108 24240 1405
AZ 12-700 700 314 8.5 8.5 67.7 96.7 18880 1205
AZ 13-700 700 315 9.5 9.5 74.0 105.7 20540 1305
AZ 13-700 10/10 700 316 10.0 10.0 77.2 110.2 21370 1355
AZ 14-700 700 316 10.5 10.5 80.3 114.7 22190 1405
AZ 18 630 380 9.5 9.5 74.4 118 34200 1800
AZ 18 10/10 630 381 10.0 10.0 77.8 123 35540 1870
AZ 17-700 700 419 8.5 8.5 73.1 104 36230 1730
AZ 18-700 700 420 9.0 9.0 76.5 109 37800 1800
AZ 19-700 700 420 9.5 9.5 80.0 114 39380 1870
AZ 20-700 700 421 10.0 10.0 83.5 119 40960 1945
AZ 18-800 800 449 8.5 8.5 80.7 100.9 41320 1840
AZ 20-800 800 450 9.5 9.5 88.6 110.7 45050 2000
AZ 22-800 800 451 10.5 10.5 96.4 120.5 48790 2165
AZ 23-800 800 474 11.5 9.0 94.6 118.2 55260 2330
AZ 25-800 800 475 12.5 10.0 102.6 128.2 59410 2500
AZ 27-800 800 476 13.5 11.0 110.5 138.1 63570 2670
AZ 26 630 427 13.0 12.2 97.8 155 55510 2600
AZ 24-700 700 459 11.2 11.2 95.7 136 55820 2430
AZ 26-700 700 460 12.2 12.2 102.9 147 59720 2600
AZ 28-700 700 461 13.2 13.2 110.0 157 63620 2760
AZ 28-750 750 509 12.0 10.0 100.8 134.4 71540 2810
AZ 30-750 750 510 13.0 11.0 108.8 145.0 76670 3005
AZ 32-750 750 511 14.0 12.0 116.7 155.6 81800 3200
AZ 36-700N 700 499 15.0 11.2 118.6 169 89610 3590
AZ 38-700N 700 500 16.0 12.2 126.4 181 94840 3795
AZ 40-700N 700 501 17.0 13.2 134.2 192 100080 3995
AZ 42-700N 700 499 18.0 14.0 142.1 203.1 104930 4205
AZ 44-700N 700 500 19.0 15.0 149.9 214.2 110150 4405
AZ 46-700N 700 501 20.0 16.0 157.7 225.3 115370 4605
AZ 46 580 481 18.0 14.0 132.6 229 110450 4595
AZ 48 580 482 19.0 15.0 139.6 241 115670 4800
AZ 50 580 483 20.0 16.0 146.7 253 121060 5015
AZ 48-700 700 503 22.0 15.0 158.5 226.4 119650 4755
AZ 50-700 700 504 23.0 16.0 166.3 237.5 124890 4955
AZ 52-700 700 505 24.0 17.0 174.1 248.7 130140 5155



 HOESCH Z-profielen Damwanden

Sectie System breedte Wandhoogte Flensdikte Lijfdikte Massa Sectie modulus Traagheidsmoment
w h t s G G Wy enkele paal Iy
muur enkele paal muur muur
mm mm mm mm kg/m2 kg/m cm3/m cm3 cm4/m
HOESCH 1707 700 420 8,7 8,5 104,6 73,2 1735 1215 36435
HOESCH 1807 700 420 9,2 9,0 109,3 76,5 1800 1260 37800
HOESCH 1907 700 420 9,7 9,5 113,9 79,7 1865 1306 39165
HOESCH 2007 700 420 10,3 10,1 119,4 83,6 1945 1362 40845
HOESCH 2407 700 440 11,0 11,0 136,7 95,7 2450 1715 53000
HOESCH 2507 700 440 11,5 11,5 141,4 99,0 2525 1768 55550
HOESCH 2607 700 440 12,0 12,0 146,2 102,3 2600 1820 57200
HOESCH 2707 700 440 12,7 12,7 153,0 107,1 2705 1894 59520
HOESCH 2807 700 440 13,1 13,1 156,7 109,7 2765 1936 60830
HOESCH 3607 700 500 16,8 10,8 167,7 117,4 3595 2517 89875
HOESCH 3707 700 500 17,4 11,4 173,7 121,6 3696 2587 92400
HOESCH 3807 700 500 18,0 12,0 179,8 125,9 3800 2660 95000
HOESCH 3907 700 500 18,7 12,7 186,8 130,8 3925 2745 98000
HOESCH 4007 700 500 19,0 13,0 190,0 133,0 3970 2780 99250



Z Type Warm Gewalst Damwand

Z Type damwand staat als de letter Z, en zijn lang structurele delen met verticale elkaar grijpende systeem dat vormt een continue damwand. Het vermogen van een stalen damwand profiel is afhankelijk van de modulus van de sectie, staalkwaliteit en de bodems en gronden zij gedreven in. China damwanden overdracht druk van de ene kant van de muur om de gronden aan de voorkant ervan. Warm walsen en koud walsen zijn de twee primaire productie-technologie voor China damwanden, met het grootste verschil is de interlock. Warmgewalste Z-profielen worden vervaardigd uit staal bij zeer hoge temperaturen, zodat de vergrendelingen strakker dan koud gevormd vergrendelingen zou zijn. Dus in een zeer moeilijk terrein, damwanden keerwanden, damwand kofferdammen, Jetty bouw, damwand kademuren, helling stabilisatie, werf de bouw, zijn China warmgewalste damwanden voorkeur. Warmgewalste secties zijn doorgaans meer waterdicht. Warmgewalste stalen damwanden bijna 10% gerecycled materiaal, terwijl koud gevormde stalen damwand alleen hebben 70% gerecycled materiaal. Geleidelijk koudgewalste damwand en warmgewalst damwand kan vervangen elkaar in tal van projecten.

Z soort warmgewalste stalen damwanden normaal verwijzen naar AZ damwand, PZ damwand, PZC damwand OZ damwand etc. Omdat de concurrentie van de Z-profielen zijn niet zo zwaar als U-profielen, Z-profielen prijzen zijn doorgaans hoger dan U-profielen, hoewel de rollende kosten is ongeveer hetzelfde. Veel van de fabrikant en leverancier damwand weet niet wat het verschil is tussen warmgewalste damwanden en Larssen damwanden. Elke secties met Larssen sloten kunnen Larssen stalen damwand worden genoemd. Larrsen was de naam van de man die Larssen sloten uitgevonden. Dus alle damwand UK, Sheet Pile Europe, stalen damwand kunnen allemaal worden Larrsen damwand genoemd.

Wij houden een grote voorraad van China warmgewalste damwand met een hoge kwaliteit, strikt per Quality Assurance en controleprocedures. Meest gebruikte standaard EN10248 deel 1 & 2.

Warmgewalste stalen damwanden hebben een bal of socket type interlock. Soort bal vergrendelingen zijn alleen compatibel met de bal soort stalen damwand. En socket type damwand zijn alleen compatibel met socket vergrendelingen. Ball koppelingen worden normaal gebruikt in de VS, terwijl in andere delen, bijna alle socket vergrendelingen



Z Type Warm Gewalste Damwanden Delivery Form

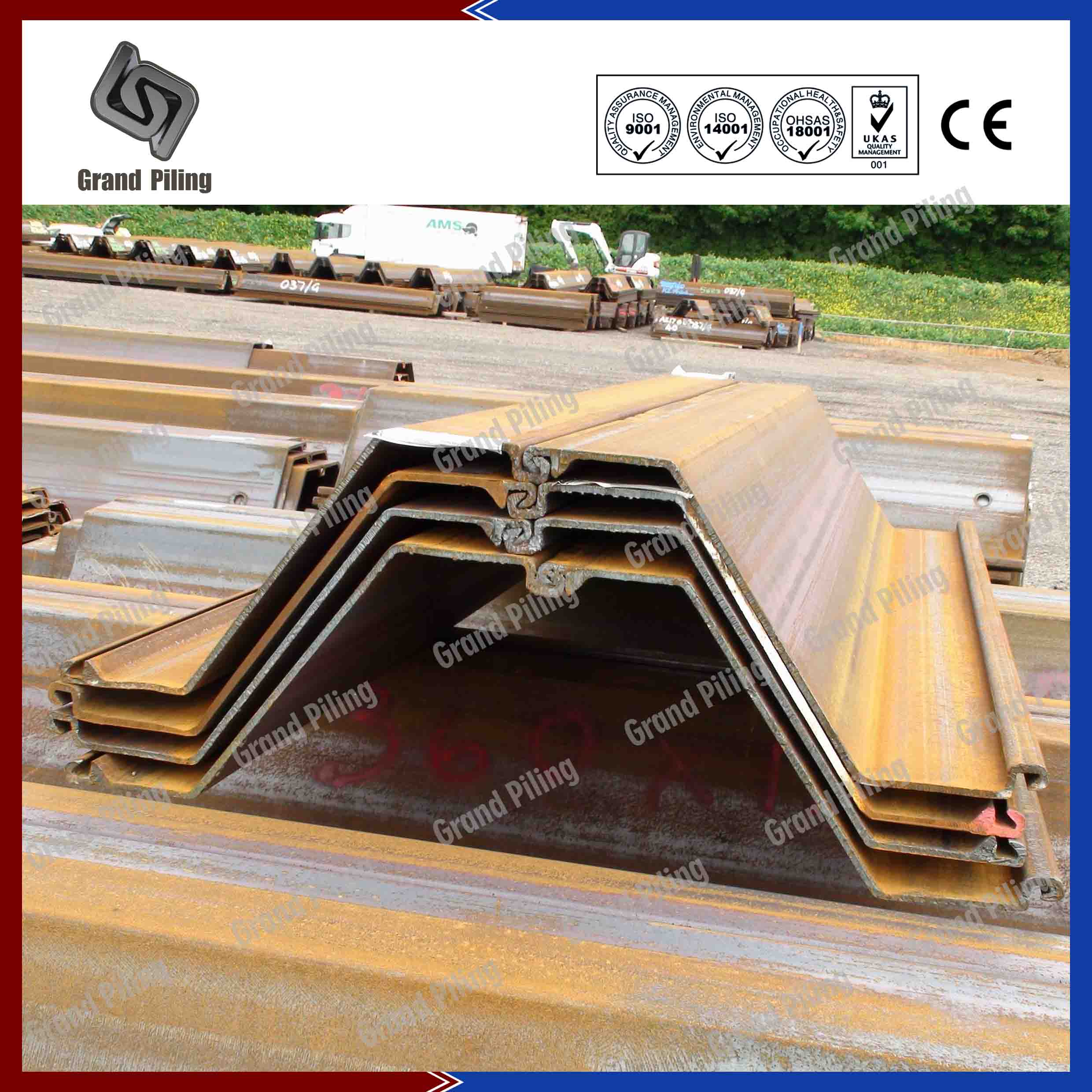

AZ Larssen damwanden kunnen worden geleverd in één enkele stapels, crimpled dubbele stapels. Dit is de levering vorm van Larssen damwand. We kunnen ook verkopen gebogen palen, hoek palen, knooppunt palen voor Larssen stalen damwand. Larssen damwanden kunnen worden geleverd in gekarteld muur, kokerpalen, doos damwanden, Gecombineerde muren. Behandeling gat en markering kan ook worden geleverd op aanvraag.

Meest gebruikte toepassingen zijn rivier controlestructuur en waterkeringen, havens, pompstations, landhoofd, wegverbreding keerwanden, kelders, ondergrondse parkeergarages, insluitbarrières, lading dragende stichtingen, temperatuur werken etc.

Vanuit de damwand ontwerpen en berekenen podium, China warmgewalste stalen damwand al rekening houden met de corrosie factoren om een goede service leven te bereiken. Verschillende corrosie factoren voor Larssen stalen damwand moet worden opgemerkt tijdens het ontwerp, met inbegrip van ondergrondse corrosie, atmosferische corrosie, Corrosie in zoet water en in het mariene milieu. In Marine omgevingen getijdenzones, zeewater onderdompeling zone, lage water zone, splash en atmosferische zone. Om de levensduur van Larssen damwand verhogen, ingenieurs en aannemers hebben verschillende opties.



Corrossion Bescherming van Stalen Damwand Larssen

1.Gebruik van een zwaardere gedeelte. Extra staal dikte als een corrosietoeslag kan de effectieve levensduur van China warmgewalste damwand te verhogen. Hoeveel extra dikte staal nodig is, hangt af van de levensduur en de omgeving. Aannemers en ingenieurs moeten in gedachten houden dat de meeste corrosieve zones niet kan samenvallen met de meest benadrukte zone. Een andere economische berekening is om de stalen damwanden dikte lokaal verhogen door het aanbrengen van stalen platen. De splice stalen platen misschien 2-3m longs

2.Gebruik van een hoge opbrengst staal. Hoewel alle koolstofstaal hebben soortgelijke corrosie, zal S355GP stalen damwand mogelijk extra 30% verlies van de toegestane dikte worden volgehouden zonder nadeel, vergeleken met S270 GP staalkwaliteit. Hierdoor kan een stijging van 30% in effectieve levensduur van een metalen damwand worden bereikt met slechts 2% kosten damwand. S430 huisarts of S390 huisarts kan een beter resultaat te bereiken.

3.Coating systeem: geverfd damwanden worden gebruikt in vele zeewering en schotten projecten. Een goed schilderij systeem kan duren voor meer dan 20 jaar. Meestal vaak aangegeven verf merken zijn International (Interzone 954, Interseal 269) SIGMA, SIGMACOVER schilderen, Hempel verf, Jotun verf (Marathon epoxy, Jotamastic 87, Baltoflake etc). Steel piling secties kunnen worden geverfd één zijde of beide zijden, tijdelijke of permanente schilderen schilderen. Tijdelijke schilderij is alleen binnen 100um aan de China warmgewalste stalen damwand te beschermen tijdens het transport over zee. Terwijl permanente schilderij normaal minimum 450-500um.

5.Kathodische bescherming: twee systemen worden gebruikt, met behulp opofferingsanodes of ingeperst gelijkstroom. De kathodische bescherming systeem vereist kennis en ervaring van gespecialiseerde bedrijven.

6.Concrete encasement: In mariene omgevingen kan beton bekisting worden gebruikt om stalen palen, die vaak beperkt tot het spatzone beschermen. In sommige gevallen, zowel de splash zone en de getijdenzone zijn beschermd door de uitbreiding van het hoofd te bieden aan onder de laagste laag waterpeil.

Download:

Damwand Brochure

Damwand Brochure

Onze Nieuwste Brochure

P1-5:Invoering P6-7:Azië U-profielen damwand
P8-9:Larssen U-profielen damwand P10-11:AU PU GU damwand
P16-17:Z-profielen damwanden P18-19:Rechte damwand
P19-20:Hoek sectie P19-20:Staalkwaliteit
P22-25:Tubular Combinatiewanden P26-29:HZ Combinatiewanden
P30-35:Globale projecten


Download in Verschillende Talen

Globale Projecten

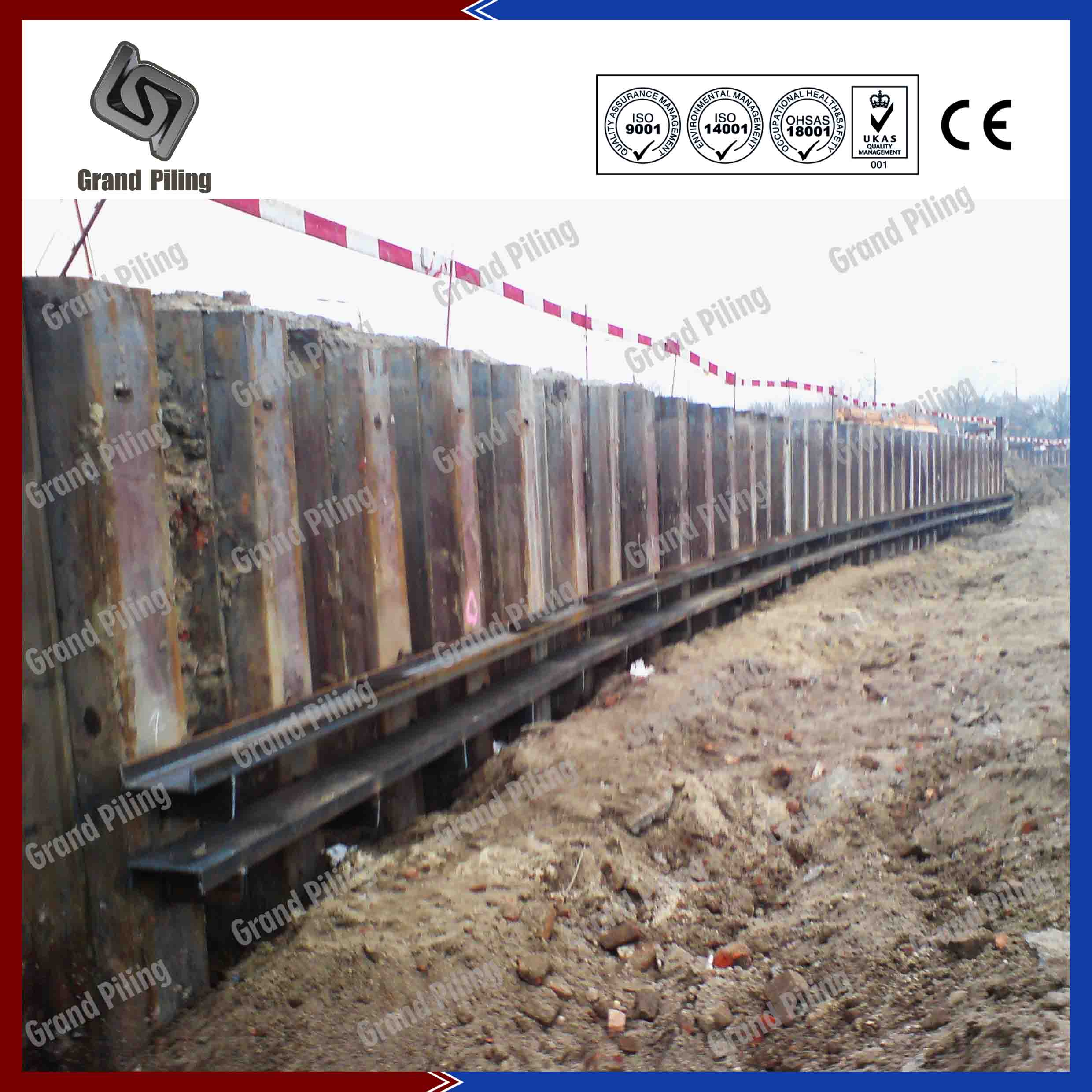

Copergas, GDK, Brazil
