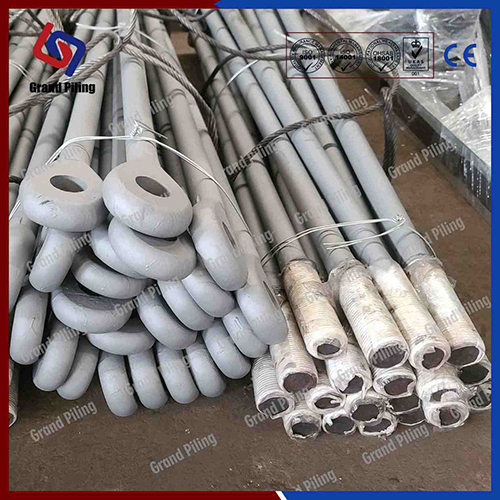

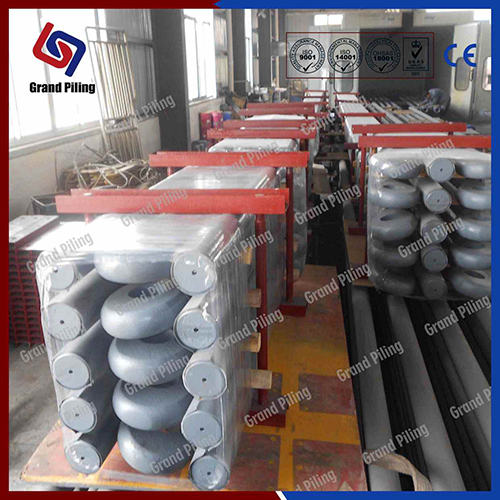

Legankers
Legankers
Legankers
Legankers

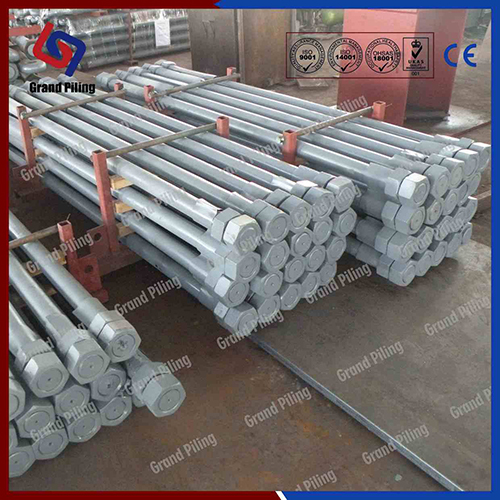

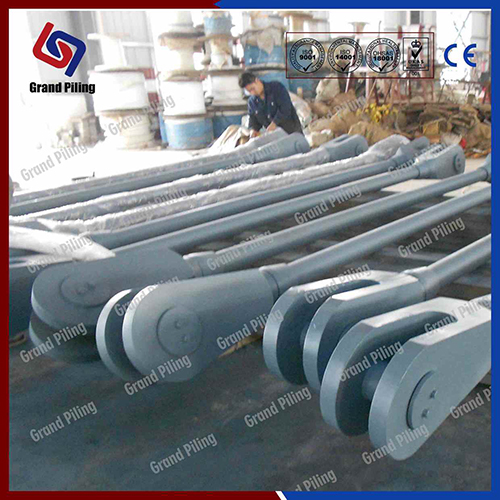

Legankers Inleiding:

Legankers worden ook navelstengels genoemd, die gebruikt worden om de belangrijkste kaaimuur in damwandprojecten vast te binden of te binden. Trekstang systemen zijn ook bekend als deadman ankers, de meest economische damwand binden rug en anker. Stalen trekstangen zijn vervaardigd uit twee vormen: ronde stalen spanning bars en bind bars met overstuur gesmede ends.The draad wordt geknipt of rolde op de tieback anhors. We kunnen de meest uitgebreide trekstang te produceren ter wereld. Marine stropdas staven met een diameter van 20 mm tot meer dan 300mm. Spanning bar staalkwaliteit van S235 S460 tot S1030 (minimum rekgrens 1030Mpa). Trekstang hoeveelheid van 2500 ton in PAKSITAN Qasim havenproject, tot slechts 3 stuks in UK Poole combiwall systeem, is er geen orde te groot of te klein voor ons. We kunnen trekstangen leveren met onze damwanden, pijp stapel in een pakket, we zijn ook blij om trekstang leveren alleen (Door Berekening van ankerkracht, de afstand tussen twee aangrenzende trekstangen, hoeken, bodemgesteldheid etc, zullen onze ingenieurs team ontwerpen de meest juiste marine trekstang om uw project)
Onze fabriek is de exclusieve combinatie van ontwerpen, produceren, testen van damwand trekstangen in China. Met 4 professionele productlijnen namelijk smeden productlijn, warmtebehandeling lijn, machine-werk lijn en oppervlaktebehandeling lijn, onze jaarlijkse productiecapaciteit van meer dan 35 duizend ton Er zijn ook veel geavanceerde apparatuur in de productlijn, zoals 15m ultra-lange elektrische verwarming mantels , 15m groot formaat bal blast, automatische numerieke controle machines, en 2500T, 2000t, 1000t, 500t smeden machines ontworpen en vervaardigd door onszelf.



Legankers Toepassingen
Stokstangsystemen kunnen worden gebruikt voor mariene en geotechnische toepassingen, zoals stuwdam, damwandwand en keermuren. Behoudslading wordt overgebracht van de muur door de waling en de stok, de dood of de druk in de bodem. De lading van dasstaven en dunne ruggen kan door een dode of drukvlies anker in de omliggende grond worden overgebracht. Voor drukvergrote verankeringen kan de minimale ladingoverdrachtlengte worden verondersteld dat deze gelijk is aan de bandlengte langs het boorgatoppervlak.



U en Z type damwand muur

Hoge modulus muur

Betonnen muur



Productieproces:

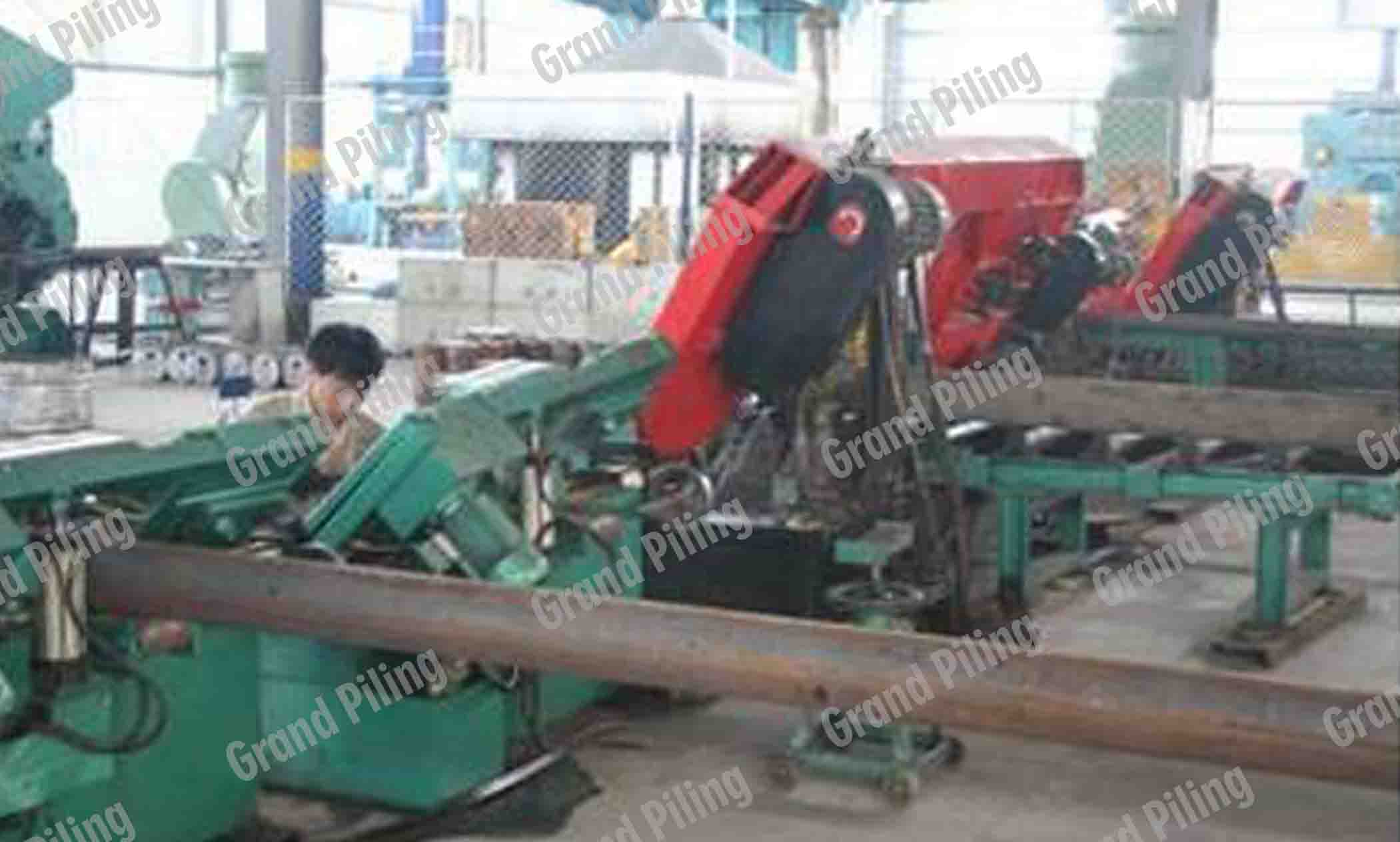

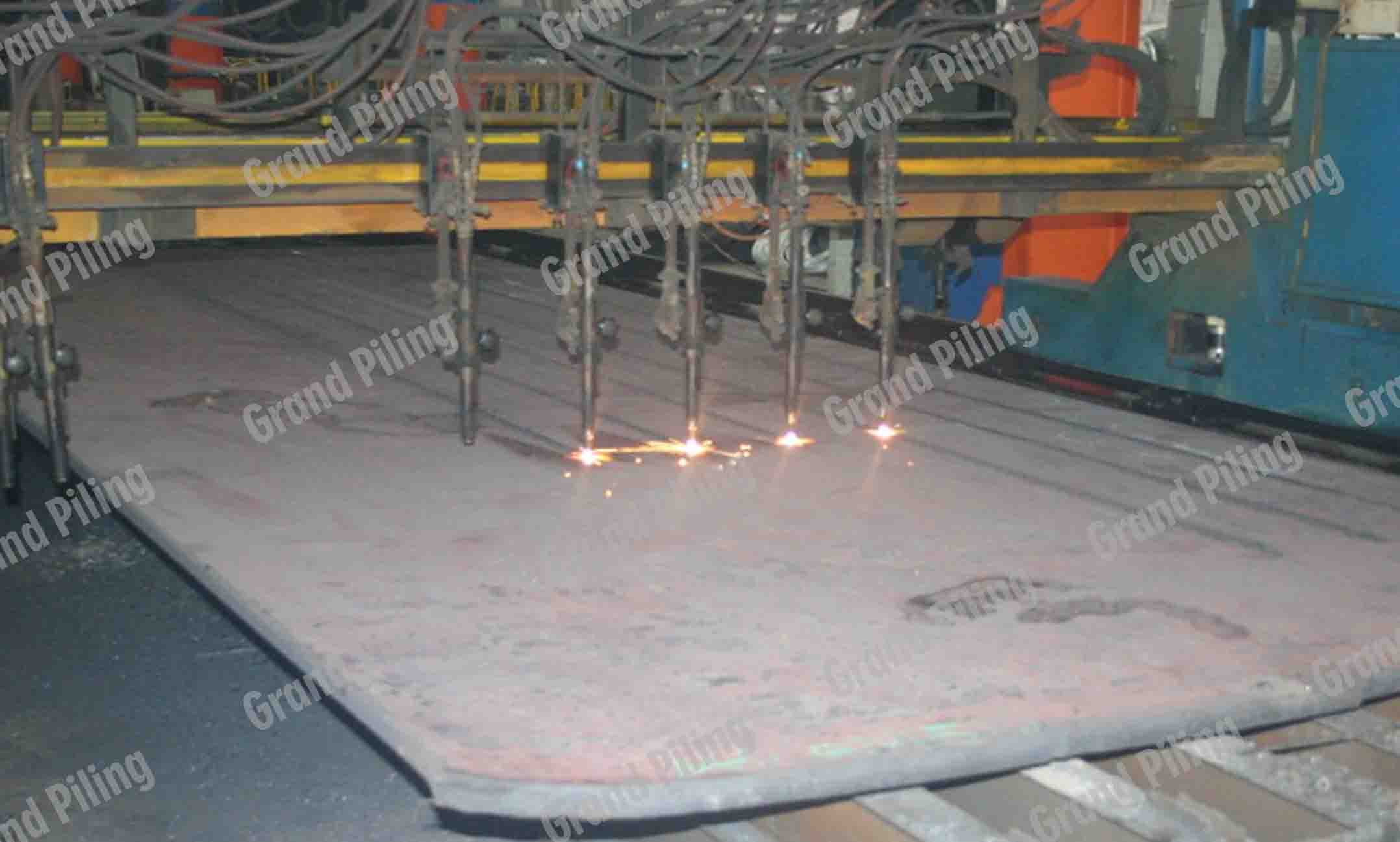

Materiaal Cutting

Upset Ends Smeden



Hittebehandeling

Staightness Aanpassing



Zandstralen & Schilderen

Finish Producten Inspectie



Legankers Afmetingen

Thread Size ΦD (mm) Gewicht (kg/m) Graad 460 Graad 500 Graad 550 Graad 650 Graad 700
YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn)
M48x5 40 9.86 578 767 628 817 691 942 817 1068 880 1106
M56x5.5 45 12.48 732 970 795 1034 875 1193 1034 1352 1113 1400
M60x5.5 50 15.41 903 1198 982 1276 1080 1473 1276 1669 1374 1728
M68x6 55 18.65 1093 1449 1188 1544 1307 1782 1544 2019 1663 2091
M72x6 60 22.2 1301 1725 1414 1838 1555 2121 1838 2403 1979 2488
M76x6 65 26.05 1526 2024 1659 2157 1825 2489 2157 2821 2323 2920
M85x6 70 30.21 1770 2348 1924 2501 2117 2886 2501 3271 2694 3387
M90x6 75 34.68 2032 2695 2209 2872 2430 3313 2872 3755 3093 3888
M95x6 80 39.46 2312 3066 2513 3267 2765 3770 3267 4273 3519 4423
M100x6 85 44.54 2610 3461 2837 3688 3121 4256 3688 4823 3972 4994
M105x6 90 49.94 2926 3881 3181 4235 3499 4771 4135 5407 4453 5598
M110x6 95 55.64 3261 4324 3544 4607 3899 5316 4607 6025 4962 6238
M115x6 100 61.65 3613 4791 3927 5105 4320 5890 5105 6676 5498 6912
M125x10 105 67.97 3983 5282 4330 5628 4762 6494 5628 7360 6061 7620
M135x10 115 81.54 4778 6336 5193 6751 5713 7790 6751 8829 7271 9140
M140x10 120 88.78 5202 6899 5655 7351 6220 4882 7351 9613 7917 9953
M150x12 125 96.33 5645 7486 6136 7977 6750 9204 7977 10431 8590 10799

Notitie: Deze tabel is slechts een onderdeel van onze maten. We hebben meer dan 1000 verschillende maten. Wij kunnen onze machine aanpassen om in elke breedte, hoogte en dikte te produceren. Neem contact met ons op als uw maat niet in de bovenstaande tabel staat.

Download:

Legankers Brochure

Legankers Brochure

Onze Nieuwste Brochure

P1-5:Invoering P6-7:Legankers applicatie
P8-9:Legankers productie P10-11:Legankers maten
P12-13:Aansluitende onderdelen P14:Classificatie
P15:Staalkwaliteit P16-17:Anti-corrosie verf
P18-19:Damwand Gording P20-27:Globale projecten



Download in Verschillende Talen

Globale Projecten

Oost-Siberië-Stille Oceaan, Rusland
Oost-Siberië-Stille Oceaan, Rusland
Dock constructie Hedland haven, Australië
Dock constructie Hedland haven, Australië

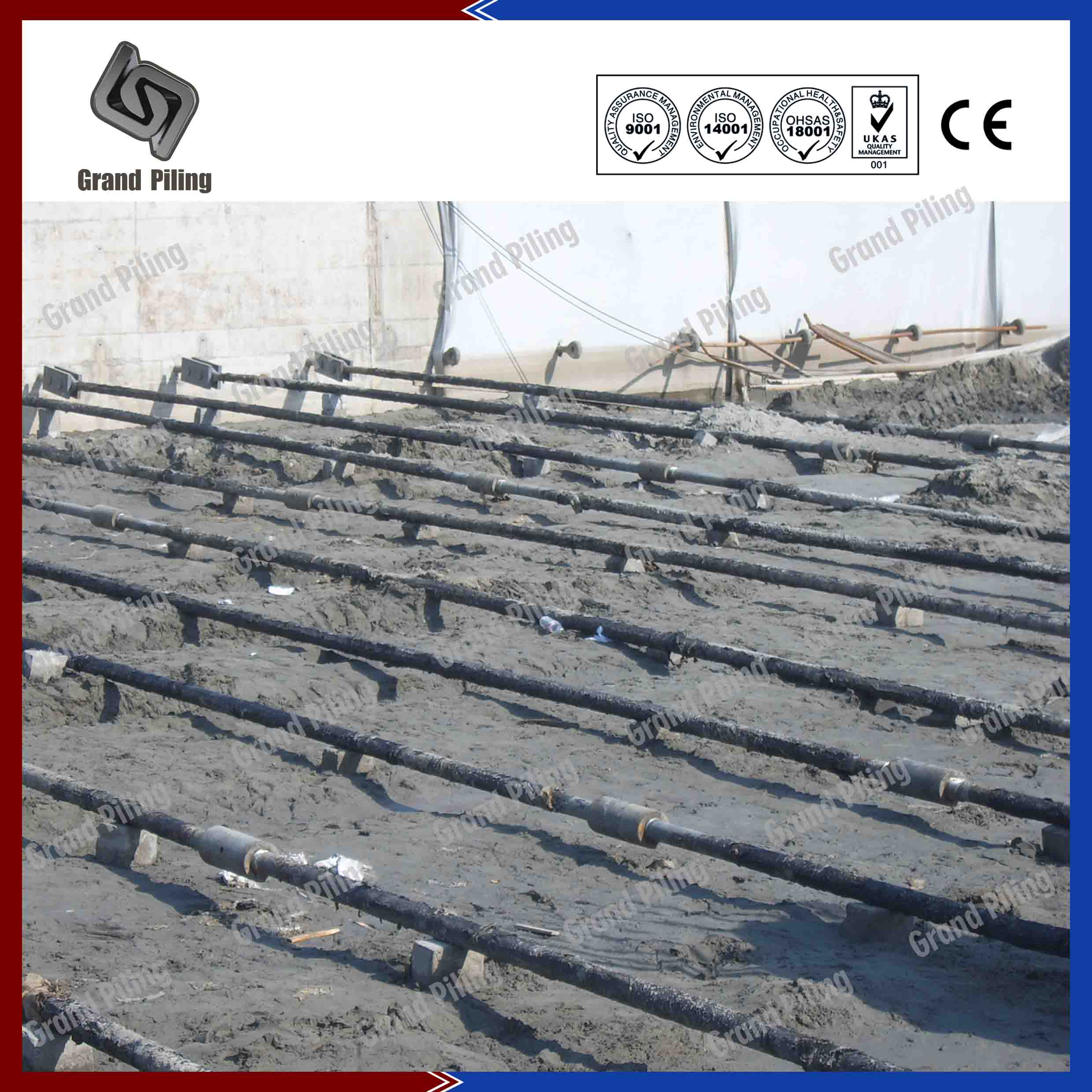

Hudong-Zhonghua Shipping Goup China
