Koudgewalste Z Type
Koudgewalste Z Type
Koudgewalste Z Type
Koudgewalste Z Type

Koudgewalste Z-profielen Stalen Damwand

Z-profiel stalen damwand zijn oproep Z omdat één damwand staat als de brief. Koudgevormde damwand wordt eveneens geproduceerd door een reeks rollen, waarbij de Z-vorm geleidelijk wordt gevormd met een uniforme dikte over de gehele lengte van de profielen. De dunste Z soort damwand misschien maar 3 mm dik zijn. 15 jaar geleden, koudgewalste damwand producent was alleen in Europa, is vandaag de meest damwand geproduceerd in China, vooral zware gauge secties. Koppelingen bevinden zich aan beide zijden ver van de neutrale lijn, die maximaal gebruik van de materialen en ook goed voor een grotere modulus onderdeel. Zoals alle andere koudgewalste metalen damwand, kunnen Z-profielen ook produceren mogelijke breedte, hoogte, dikte. OZ damwand, PAZ damwand, alle andere damwand specificaties en afmetingen zijn allemaal geen probleem. Anders warmwalsen technologie, waarbij de profielen de vorm molens vormen koudvervorming behoeften ander proces uit golvende vormen, de maximale dikte koudgewalste Z Type damwand is 16 mm.

Damwanden ontwerp en de berekening kan worden gedaan vanaf het allereerste begin, kan onze fabriek op maat maken van de afmetingen en specificaties voor projecten, kunt u de totale kosten van het begin af weten. Elke staalkwaliteit kunnen allemaal gebruikt worden, S235 S355 S390 S430 S460 etc is slechts een kwestie van het verzoek. In Azië, U type stalen damwand is nog steeds de traditie, maar meer en meer banen, vooral werf constructies, diepe funderingen, zeewering, schotten vereist Z maten. Nu in Europa, vooral in West-Europa, damwand aannemers voorkeur Z-profielen. HZ gecombineerd muur, OZ damwanden en tubulaire gecombineerd muren gebruiken Z types.



 Onze Voordelen

Ø Uitstekende eigenschappen met een hoge treksterkte. Vergrendelingen zijn weg van de neutrale as, dat is een goede bescherming van de koudgewalste vergrendelingen, geven geoptimaliseerde profielen voor hogere sterkte en lagere materiaal gewicht gevestigd.
Ø Staat van het opslaan van staal economisch. Vergeleken met U type stalen damwand, Z soort damwand heeft altijd kleiner gewicht als modulus van secties zijn vergelijkbaar
Ø High installatie prestaties met grote breedte, kunnen wij produceren lengte tot meer dan 50 meter en een dikte tot 16 mm, gevarieerd breedte en hoogte. meer dan 200 verschillende maten van de stalen damwand
Ø Z-profiel damwanden worden normaal geïnstalleerd en gedreven in gelast of crimpled dubbel, die een grotere breedte systeem zal geven, in vergelijking met U-profiel damwanden Dit betekent ook verminderd handling en installatie tijd. Minder aantal vergrendelingen per strekkende meter is goed voor de waterdichtheid.



Damwand Properties

Tafel 1 (Voor AZ damwand maten)

Sectie Afmetingen Massa Modulus
van sectie
Traagheidsmoment
Breedte Hoogte Dikte Per stapel Muur
w h t s
mm mm mm mm kg/m kg/m2 cm3/m cm4/m
GPZ 12-770 770 344 8.5 8.5 72.6 94 1245 21430
GPZ 13-770 770 344 9.0 9.0 76.1 99 1300 22360
GPZ 14-770 770 345 9.5 9.5 79.5 103 1355 23300
GPZ 14-770 10/10 770 345 10.0 10.0 82.9 108 1405 24240
GPZ 12-700 700 314 8.5 8.5 67.7 96.7 1205 18880
GPZ 13-700 700 315 9.5 9.5 74.0 105.7 1305 20540
GPZ 13-700 10/10 700 316 10.0 10.0 77.2 110.2 1355 21370
GPZ 14-700 700 316 10.5 10.5 80.3 114.7 1405 22190
GPZ 18 630 380 9.5 9.5 74.4 118 1800 34200
GPZ 18 10/10 630 381 10.0 10.0 77.8 123 1870 35540
GPZ 17-700 700 419 8.5 8.5 73.1 104 1730 36230
GPZ 18-700 700 420 9.0 9.0 76.5 109 1800 37800
GPZ 19-700 700 420 9.5 9.5 80.0 114 1870 39380
GPZ 20-700 700 421 10.0 10.0 83.5 119 1945 40960
GPZ 18-800 800 449 8.5 8.5 80.7 100.9 1840 41320
GPZ 20-800 800 450 9.5 9.5 88.6 110.7 2000 45050
GPZ 22-800 800 451 10.5 10.5 96.4 120.5 2165 48790
GPZ 23-800 800 474 10.0 10.0 94.6 118.2 2330 55260
GPZ 25-800 800 475 10.9 10.9 102.6 128.2 2500 59410
GPZ 27-800 800 476 11.6 11.6 110.5 138.1 2670 63570
GPZ 26 630 470 11.5 11.5 97.8 155 2600 61135
GPZ 24-700 700 459 11.2 11.2 95.7 136 2430 55820
GPZ 26-700 700 460 12.2 12.2 102.9 147 2600 59720
GPZ 28-700 700 461 13.2 13.2 110.0 157 2760 63620
GPZ 24-700N 700 459 10.5 10.5 89.7 128 2435 55890
GPZ 26-700N 700 460 11.3 11.3 96.9 138 2600 59790
GPZ 28-700N 700 461 12.3 12.3 104.1 149 2765 63700
GPZ 28-750 750 509 10.5 10.5 100.8 134.4 2810 71540
GPZ 30-750 750 510 11.3 11.3 108.8 145.0 3005 76670
GPZ 32-750 750 511 12.2 12.2 116.7 155.6 3200 81800
GPZ 36-700N 700 499 13 13 118.6 169 3590 89610
GPZ 38-700N 700 500 13.5 13.5 126.4 181 3795 94840
GPZ 40-700N 700 501 14.2 14.2 134.2 192 3995 100080
GPZ 42-700N 700 499 15 15 142.1 203.1 4205 104930
GPZ 44-700N 700 520 15.5 15.5 149.9 214.2 4405 114566
GPZ 46-700N 700 520 16 16 157.7 225.3 4605 119752
GPZ 46 580 540 15 15 132.6 229 4595 127015
GPZ 48 580 570 15.5 15.5 139.6 241 4800 136872
GPZ 50 580 580 16 16. 146.7 253 5015 145521
GPZ 48-700 700 520 16 16 158.5 226.4 4755 123655
GPZ 50-700 700 540 16 16 166.3 237.5 4955 133887
GPZ 52-700 700 560 16 16 174.1 248.7 5155 144653



Tafel 2 (Andere populaire damwand maten)

Sectie Afmetingen Massa Modulus
van sectie
Traagheidsmoment
Breedte Hoogte Dikte Per stapel Muur
w h t s
mm mm mm mm kg/m kg/m2 cm3/m cm4/m
GPZ5-850 850 253 5 5 40.8 48.0 507 6416
GPZ6-850 850 254 6 6 48.9 57.5 604 7671
GPZ10-700 700 350 5 5 41.7 59.6 983 17208
GPZ11-635 635 301 7 7 52.7 83 1092 16390
GPZ12-650 650 319 7 7 57.8 88.9 1229 19603
GPZ12-635 635 302 8 8 60.2 94.8 1243 18735
GPZ14-675 675 379 7 7 47.6 85.3 1387 26105
GPZ14-650 650 320 8 8 65.8 101.2 1395 22312
GPZ14-635 635 303 9 9 69.5 110 1413 21368
GPZ15-685 685 399 7 7 58.8 85.7 1453 28915
GPZ15-675 675 400 7 7 59.8 88.6 1472 29291
GPZ16-700 700 428 7 7 60.6 86.5 1558 33225
GPZ16-635a 635 304 10 10 77.2 121.5 1567 23746
GPZ16-675 675 380 8 8 65.8 97.4 1579 29843
GPZ16-635b 635 379 7 7 61 96.1 1610 30502
GPZ17-685 685 400 8 8 67.2 98.2 1654 33048
GPZ18-700 700 429 8 8 70 99 1770 37981
GPZ18-630a 630 380 8 8 61 98.9 1788 34321
GPZ18-675 675 381 9 9 75.6 112 1800 34098
GPZ18-630b 630 380 9.5 9.5 74.4 118 1800 34200
GPZ18-700 700 430 9 9 79.5 113.6 1800 37800
GPZ18-635 635 380 8 8 69.6 109.6 1827 34717
GPZ19-685 685 401 9 9 76.8 112.1 1862 37335
GPZ20-675 675 382 10 10 84 125 1985 37886
GPZ20-630 630 380 9 9 68.6 111 1995 38667
GPZ21-685 685 402 10 10 85.7 125.2 2055 41304
GPZ21-685 685 400 10 10 85.2 124.3 2081 41612
GPZ22-650 650 440 9 9 79.5 122.2 2228 48536
GPZ22-630 630 380 10 10 76.5 122.9 2245 43112
GPZ23-700 700 430 10 10 88.4 126.5 2250 48306
GPZ23-635 635 417 9 9 81 127.6 2265 47225
GPZ25-635 635 418 10 10 94.4 148.6 2500 52258
GPZ28-700 700 500 10 10 95.1 135.7 2752 68812
GPZ28-635 635 419 11 11 103.6 163.2 2806 58786
GPZ29-700 700 500 10.5 10.5 99.9 142.6 2915 72316
GPZ30-700a 700 449 11 11 111.5 159.3 2986 67025
GPZ30-700b 700 500 11 11 104.6 150 3022 74621
GPZ30-635 635 420 12 12 112.8 177.5 3042 63889
GPZ32-675 675 490 11 11 108.4 160.6 3188 77402
GPZ32-635 635 421 13 13 122.3 192.7 3276 68954
GPZ33-700 700 500 12 12 114.1 163 3299 82315
GPZ35-675 675 490 12 12 117.9 174.7 3455 84135
GPZ37-675 675 491 13 13 128.4 190.2 3720 91327
GPZ39-675 675 491.5 13.5 13.5 132.3 196 3853 94699
GPZ40-675 675 492 14 14 136.9 202.9 3984 98065
GPZ44-700 700 548 13 13 138.4 197.8 4400 120551
GPZ48-700 700 549 14 14 148.7 212.4 4712 129356
GPZ51-700 700 550 15 15 165.8 236.9 5146 141518
GPZ54-700 700 551 16 16 176.3 251.9 5461 150443

Notitie: Deze tabel is slechts een onderdeel van onze maten. We hebben meer dan 1000 verschillende maten. Wij kunnen onze machine aanpassen om in elke breedte, hoogte en dikte te produceren. Neem contact met ons op als uw maat niet in de bovenstaande tabel staat.

Productie en Levering

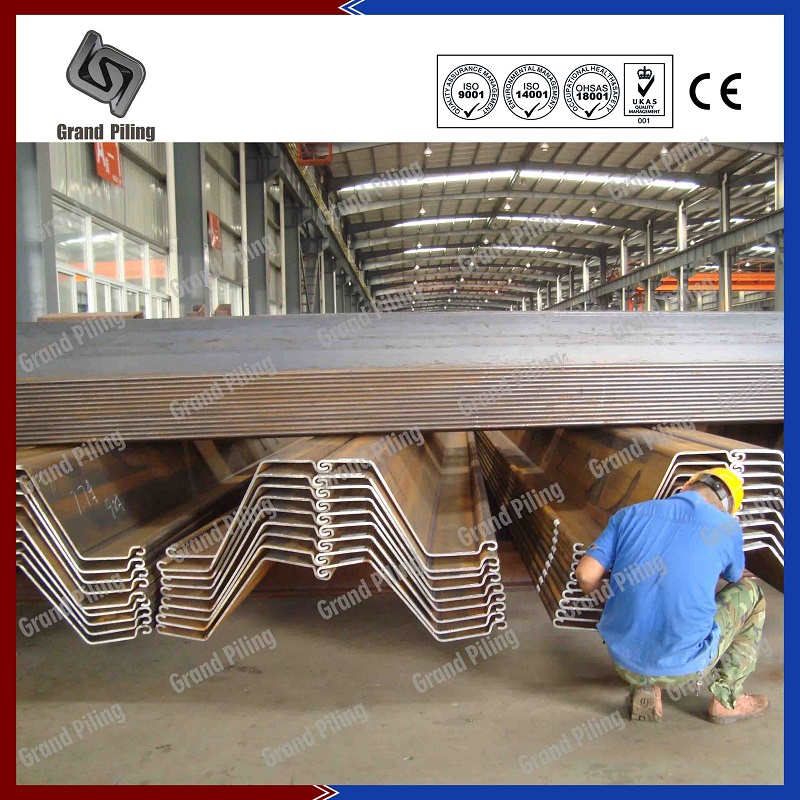

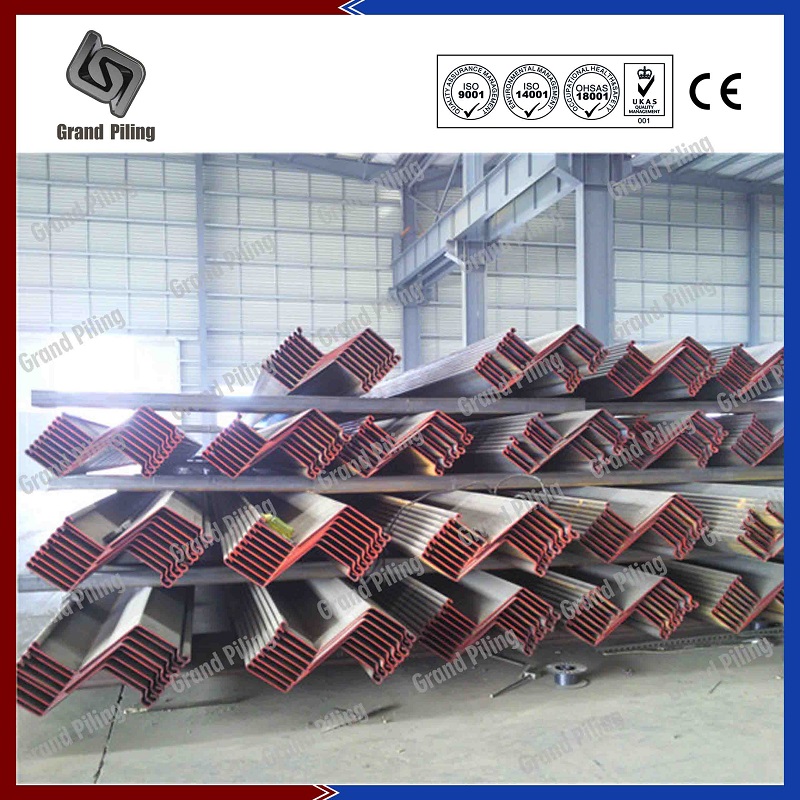

Levering in gelaste paren
Levering in gelaste paren

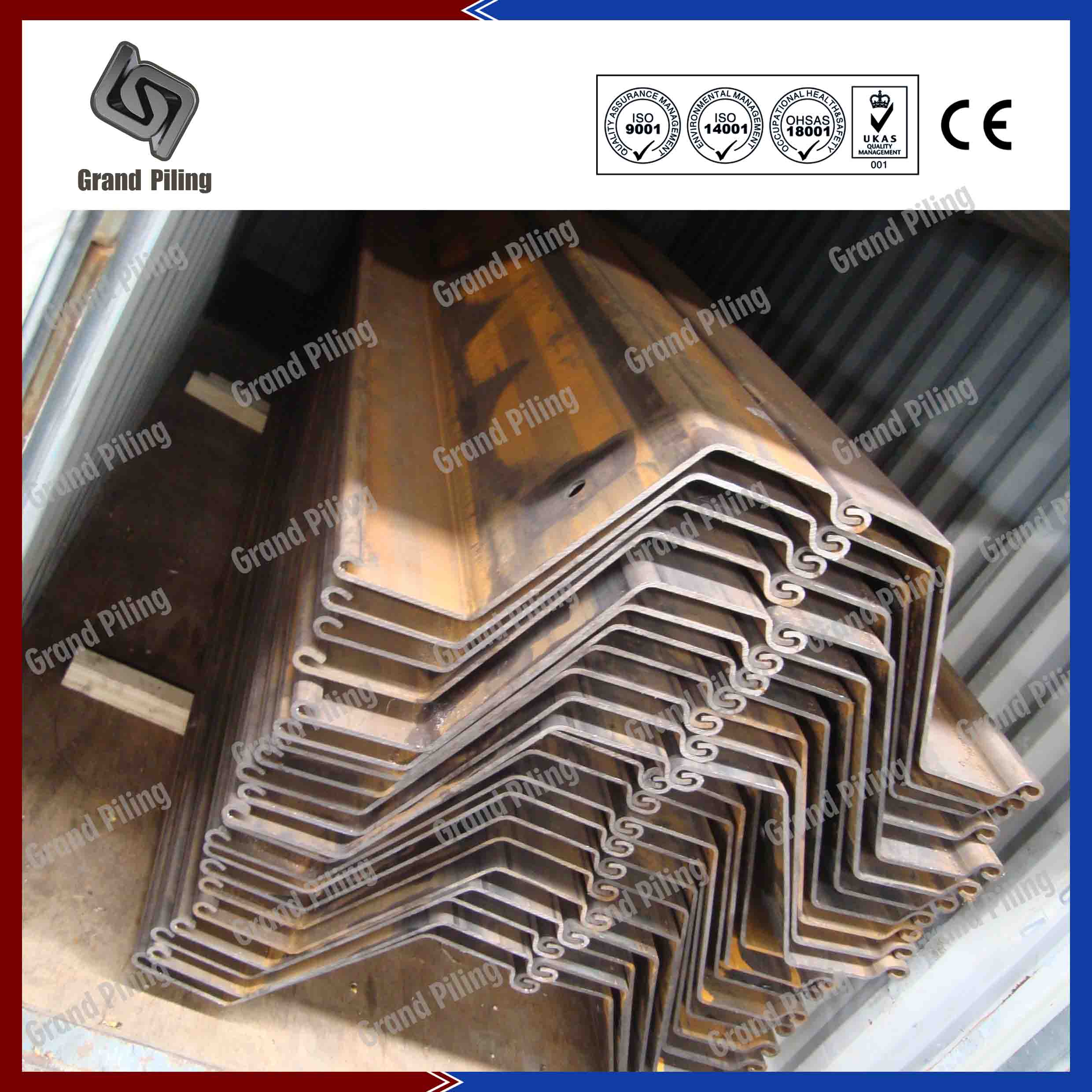

Levering in single
Levering in single
Levering per bulkschip
Levering per bulkschip

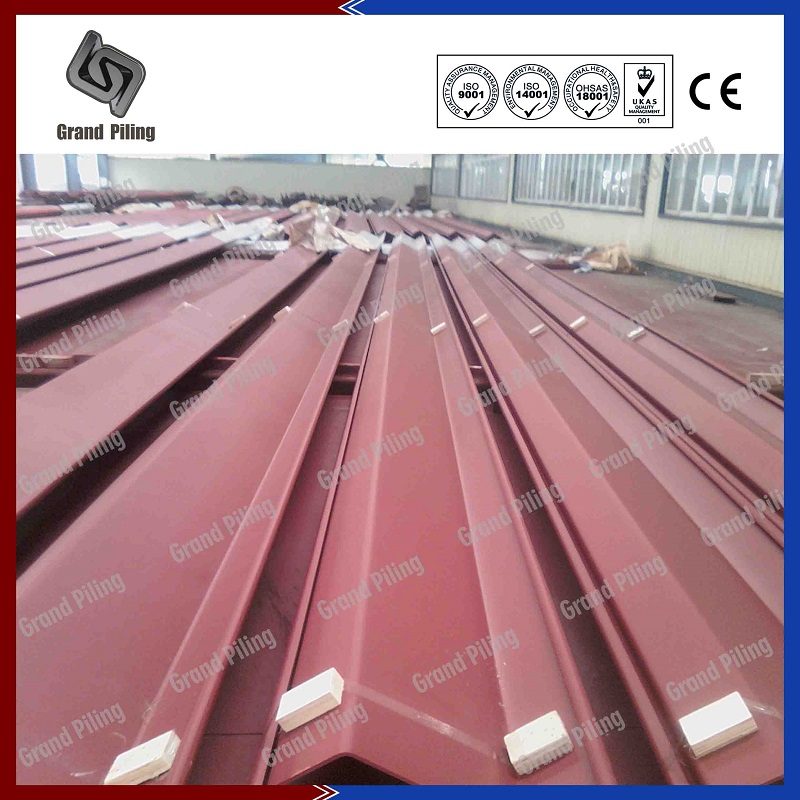

Schilderen in huis
Schilderen in huis
