AU, PU, GU damplanken

AU voorgesteld voor de belangrijkste muur damwand was een maat ontworpen stapel speciaal geschikt voor dit project. AU14, AU16, AU18, AU20, AU23, AU25 types damwanden zijn allemaal van Acelor. Volledige berekeningen van de afleiding van weerstandsmoment voor thecustom stapel, en de standaard stapel werden geleverd aan de opdrachtgever en hun Engineers. Vulmateriaal in de ankerzone worden verdicht tot de gewenste weerstand bereiken. Dichtbij de wand echter het materiaal moet voldoende poreus om voldoende afvoer mogelijk te maken. Tabel 3 geeft het segment van het GU damplanken vóór corrosieverlies.

De PU damplank werd in een modulair stijl die de dikte van de plaat mogelijk maakt variëren verschillende stress en corrosie zones onder te brengen. De volgende tabel geeft bij benadering de minimum diameters van de bouwkuip die kunnen worden gebouwd met behulp van diverse damwandprofielen. Drain gaten moeten worden aangeboord op de muur met voldoende frequency.PU12, PU12 10/10, PU18, PU22, PU28, PU32 damwanden zijn normaal voor HZ en OZ stalen damwand.

Voor de zeewering van onvoldoende hoogte, is het raadzaam om een drain veld met behulp van steentjes of grind veld te installeren. De diameters zijn uitsluitend bedoeld zijn als leidraad de werkelijke deviatie interlock bereikte afhankelijk van de paallengte, het gedeelte paal, de penetratie vereiste is. Tabel 3 toont het weerstandsmoment en momentcapaciteit van elk segment van de GU damplanken vóór corrosieverlies. Alle berekeningen werden uitgevoerd volgens de in BS 5950 Part richtsnoeren 5. Het kleinere diameters kan worden bereikt door gebogen hoek palen, maar grotere diameters zal ontstaan als paren palen die zijn geplooid of gelast worden gebruikt.
GU6N, GU8N, GU16N, GU18N, GU16-400, GU18-400 types zijn beter dan damwand Thyssen en ThyssenKrupp.

Een harde oppervlak van gewapend beton kan ook blijken effectief tegen erosie door aanrollende zijn. Het kan worden aangedreven om een volledige cirkel zonder dat corner palen te vormen. AZ palen hebben een maximale hoek van afwijking van 5 °. Dergelijke harde ondergrond moet worden gebouwd op een adequate en goed gedraineerde foundation om effectief te zijn.





Sectie Afmeting Massa Traagheidsmoment Modulus van sectie
Breedte Hoogte Dikte Per stapel Muur

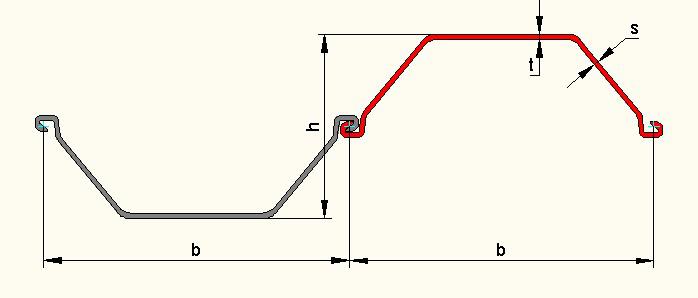

b h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
AU
AU14 750 408 10 8.3 77.9 103.8 28710 1410
AU 16 750 411 11.5 9.3 86.3 115 32850 1600
AU 18 750 441 10.5 9.1 88.5 118 39300 1780
AU 20 750 444 12 10 96.9 129.2 44440 2000
AU 23 750 447 13 9.5 102.1 136.1 50700 2270
AU 25 750 450 14.5 10.2 110.4 147.2 56240 2500
PU
PU 12 600 360 9.8 9 66.1 110.1 21600 1200
PU1210/10 600 360 10 10 69.6 116 22580 1255
PU 18 600 430 11.2 9 76.9 128.2 38650 1800
PU 22 600 450 12.1 9.5 86.1 143.6 49460 2200
PU 28 600 454 15.2 10.1 101.8 169.6 64460 2840
PU 32 600 452 19.5 11 114.1 190.2 72320 3200
GU
G6N 600 309 6 6 41.9 69.9 9670 625
GU7N 600 310 6.5 6.4 44.1 73.5 10450 675
GU7S 600 311 7.2 6.9 46.3 77.1 11540 740
GU8N 600 312 7.5 7.1 48.5 80.9 12010 770
GU8S 600 313 8 7.5 50.8 84.6 12800 820
GU13N 600 418 9 7.4 59.9 99.8 26590 1270
GU14N 600 420 10 8 64.3 107.1 29410 1400
GU15N 600 422 11 8.6 68.7 114.5 32260 1530
GU16N 600 430 10.2 8.4 72.6 121 35950 1670
GU18N 600 430 11.2 9 76.9 128.2 38650 1800
GU20N 600 430 12.2 9.5 81.1 135.2 41320 1920
GU21N 600 450 11.1 9 81.9 136.5 46380 2060
GU22N 600 450 12.1 9.5 86.1 143.6 49460 2200
GU23N 600 450 13.1 10 90.4 150.7 52510 2335
GU16-400 400 290 12.7 9.4 62 154.9 22580 1560
GU18-400 400 292 15 9.7 69.3 173.3 26090 1785
