Damwand muren

Secties en vergrendelingen
De volgende figuur toont een stalen damwand muur gemaakt van LARSSEN U-profielen en een muur gemaakt van Z-secties met excentrische vergrendelingen.

Damwand stalen wanden van U-profielen (links) en Z-profielen (rechts) plus de details van hun vergrendelingen

Straight-websections hebben een hoge interlock sterkte voor een ccommodating trekkrachten. Toepassingen zijn bijvoorbeeld cellulaire kistdammen.

Damwand stalen muur gemaakt van straight-web secties plus detail van interlock

De drijvende werk vraagt ​​om een ​​zekere mate van speling in de sloten en dus deze verbindingen tussen de Damwand zijn niet waterdicht. Door hun ingewikkelde vorm, echter water seep- ing door de gezamenlijke heeft een relatief lange weg te onderhandelen. Ultrafijne deeltjes in de bodem ophopen in de vergrendelingen in de tijd, wat resulteert in een "zelfafdichtend" effect, dat wordt versterkt door corrosie. Volgens EAU 2004 sectie 8.1.20.3 (R 117), in de muren staan ​​in het water deze natuurlijke afdichting proces kan worden bijgestaan ​​door het installeren van milieuvriendelijke kunststof afdichtingen. Als een Damwand wand vereist bijzonder waterdicht te zijn, kunnen de vergrendelingen worden gevuld met een blijvend plastisch verbinding of voorzien van een voorgevormde polyurethaan interlock afdichting. De gebruikte materialen vertonen een hoge veroudering en weersbestendigheid en een goede bestendigheid tegen water, zeewater en eventueel zuren en basen. Polyurethaan interlock zeehonden factoryfitted aan de vergrendelingen van meerdere palen en de gewrichten met schroefdraad op het terrein afgesloten met verdere voorgevormde polyurethaan afdichtingen.

Vergrendelingen kunnen worden afgedicht met bitumineuze materialen om een waterdichte verbinding te bereiken. Dergelijke mater IALS kan worden toegepast in de fabriek of op locatie. De waterdichtheid wordt bereikt volgens het verdringingsprincipe: overtollige kit wordt uit de vergrendeling bij het inrijgen van de volgende paal.
Rijden met de Damwand met een impact hamer plaatst minder belasting van de zeehonden, omdat de verhuizing ment vindt plaats in slechts één richting. De belasting van polyurethaan afdichtingen in stapels gevolg van trillingen tie groter vanwege de wrijving en de bijbehorende temperatuurstijging. De doorlaatbaarheid van een Damwand muur gewricht kan worden geschat met behulp van DIN EN 12063 appendix E.

Lassen van de vergrendelingen behaalt een volledig waterdicht Damwand muur. Bij mul dere palen, worden de vergrendelingen factorywelded, waardoor alleen de resterende interlocks tussen groepen Damwand moet ter plaatse gelast. Dergelijke verbindingen moeten worden gereinigd en gedroogd voor het lassen.
Damwand wanden kunnen ook worden verzegeld door hameren in houten wiggen, die dan opzwellen als in het water. Rubber of kunststof koorden met een dichtingsmassa met zwelling en het instellen van eigenschappen kunnen ook worden gebruikt.

Wanneer een Damwand niet langer vergrendelingen goed met zijn buurman, dit staat bekend als ontkoppelen. Interlock schade kan niet worden uitgesloten volledig zelfs met voorzichtig rijden. EAU 2004 sectie 8.1.13.2 (R 105) beveelt controleren ontkoppelen om de betrouwbaarheid van Damwand muren te verhogen. Visuele inspectie kan uit het gedeelte van de Damwand wand steeds zichtbaar worden uitgevoerd na het rijden, maar signaalgevers worden gebruikt voor de delen van de wand die zijn begraven of onder de waterlijn, en met name in die gevallen waarin een hoge waterdichtheid kritisch, bv enclo regelen gestort of verontreinigde grond.

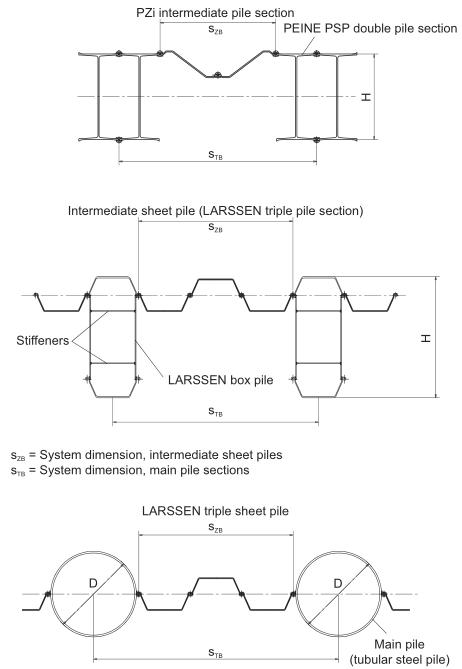

De volgende afbeelding toont de verschillende combinatie plaatstaal damwanden gemaakt van enkele of dubbele PSP stapel secties met tussenliggende panelen.
In dergelijke structuren overdragen Damwand muren de lasten als gevolg van de aarde en de waterdruk aan de palen, en dit stelt zwaar beladen keerwanden, bv kademuren, worden gebouwd.

Voorbeelden van een combinatie Stalen Damwand muren
