Stalen Damwand

Met meerdere opslag faciliteiten in de Verenigde Staten, Hammer & Steel heeft een grote selectie van stalen damwand producten beschikbaar voor verkoop of verhuur. Onze damwand producten zijn voorzien van mechanische "bal en socket" verbindingen die het mogelijk maken elke staalplaat te grijpen met een ander en een stijve blok voor aarde en water, terwijl het weerstaan van de laterale druk van deze krachten. De bal en socket interlock maakt ook de flexibiliteit in het opzetten, terwijl de resterende zeer duurzaam onder rijomstandigheden in vergelijking met andere systemen.

De Z-vorm van elke sectie leent voor de structurele sterkte die wordt niet alleen bepaald door de grootte, maar ook door de dikte van het staal. Natuurlijk zal ook invloed hebben op de bodemgesteldheid waarin het gedeelte wordt aangedreven de uitvoering van de ondergrond of wand. De PZC en PZ serie damwand kan vaak gebruikt worden als een alternatief voor Arbed AZ damwand van Arcelor handel.

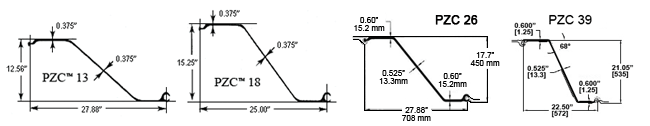

HOOG RENDEMENT "Z" AFDELING STEEL DAMWAND

					Per Single Sectie						Per Voet Van Muur
Sectie Aanwijzing	Nomina Breedte	Muur Diepte (Hoogte)	Lijfdikte	Flensdikte	Gebied	Gewicht Per Foot	Traagheidsmoment	Sectie Modulus	Totale Oppervlakte	Nominaal Coating Area	Gebied	Gewicht Per Foot	Traagheidsmoment	Sectie Modulus
Sectie Aanwijzing	in.	in.	in.	in.	in.2	lbs/ft	in.4	in.3	ft2/ft	ft2/ft	in2/ft	lbs/ft2	in4/ft	in3/ft
PZC"12	27.88	12.52	0.335	0.335	13.64	46.4	326.6	52.0	6.09	5.60	5.87	20.0	140.6	22.4
PZC"13	27.88	12.56	0.375	0.375	14.82	50.4	353.0	56.2	6.09	5.60	6.38	21.7	152.0	24.2
PZC"14	27.88	12.60	0.420	0.420	16.15	55.0	382.7	60.5	6.09	5.60	6.95	23.7	164.8	26.0
PZC"17	25.00	15.21	0.335	0.335	13.64	46.4	492.9	64.5	6.09	5.60	6.55	22.3	236.6	31.0
PZC"18	25.00	15.25	0.375	0.375	14.82	50.4	532.2	69.8	6.09	5.60	7.12	24.2	255.5	33.5
PZC"19	25.00	15.30	0.420	0.420	16.16	55.0	576.5	75.2	6.09	5.60	7.76	26.4	276.7	36.1
PZC"26	27.88	17.70	0.525	0.600	21.72	73.9	994.3	112.4	6.65	6.15	9.35	31.8	428.1	48.4
Alle afmetingen zijn nominaal

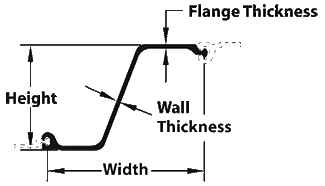

HEAVY DUTY "Z" AFDELING DAMWAND

	Breedte	Hoogte	Dikte		Gebied	Gewicht		Sectie Modulus	Traagheidsmoment	Coating Area
Sectie			Flens	Web		Stapel	Muur			Beide Kanten	Muur Surface
Sectie	in.	in.	in.	in.	in.sq / ft	lb. / ft	lb. / ft. sq.	in. cu. / ft.	in. qu / ft.	ft. sq. / foot of single	ft. sq. / ft. sq.
PZ 22	22	9	0.375	0.375	6.47	40.3	22	18.1	84.38	4.48	1.22
PZ 27	18	12	0.375	0.375	7.94	40.5	27	30.2	184.2	4.48	1.49
PZ 35	22.64	16.1	0.6	0.5	10.29	66	35	48.5	361.2	5.37	1.42
PZ 40	19.69	14.9	0.6	0.5	11.76	65.6	40	60.7	490.8	5.37	1.64
Alle afmetingen zijn nominaal

FLAT SECTIONS

Typically used for circular cell design applications, flat sheet pile is a proven technology that is still used on many projects. While these sheet piles offer much less beam strength than Z piles, the sections use a Thumb and Finger interlock with a three-point contact connection to generate significant pull strength to counter the hoop stress applied to them.

			Per Single Sectie				Per Voet Van Muur
Sectie Aanwijzing	Nominale Breedte	Lijfdikte	Gewicht Per Foot	Traagheidsmoment	Sectie Modulus	Nominaal Coating Area	Gewicht Per Foot	Traagheidsmoment	Sectie Modulus
Sectie Aanwijzing	in.	in.	lbs/ft	in.4	in.3	ft2/ft	lbs/ft2	in.4/ft	in.3/ft
PS 27.5	19.69	0.4	45.2	5	3.2	3.68	27.5	3	1.9
PS 31.0	19.69	0.5	50.9	5	3.2	3.68	31	3	1.9
Alle afmetingen zijn nominaal
