Cantilever Damwand worden gebruikt wanneer de hoogte van de bodem of het water vast te houden kleiner dan 4,5 m. De verschillende krachten die op een cantilever Damwand Muur de actieve gronddruk op de achterkant van de Muur en de passieve gronddruk op de voorzijde van de Muur. De werkzame druk neigt de Muur van het vulmateriaal bewegen terwijl de passieve gronddruk de wandbeweging weerstaat.

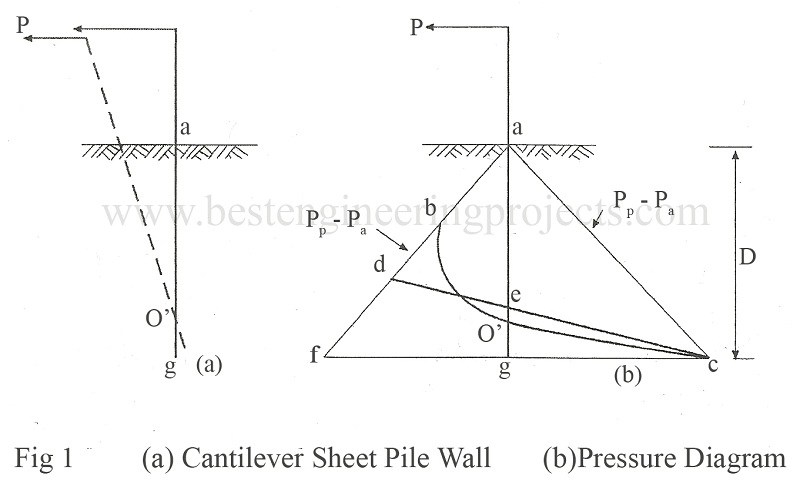

Figuur 1 hieronder illustreert de werking van gronddruk tegen een cantilever Damwand Muur. De Damwand wordt aangenomen als volkomen stijf.
Onder invloed van een horizontale kracht P aangebracht boven het bovenste gedeelte van de paal kantelt in de richting van P en de onderste beweegt tegengesteld aan de richting van de uitgeoefende kracht P. Dit wordt getoond door een stippellijn in de figuur . Daarom moet de paal aantal rotatie bij bepaalde positie nabij de bodem hebben. Dit punt wordt getoond als O’in figuur 1 (a). De paal waar hierboven naar O' wordt onderworpen aan een passieve gronddruk uit de grond aan de linkerzijde en actieve gronddruk in de rechterzijde, terwijl het onderste gedeelte getoond als wordt onderworpen aan een passieve gronddruk aan de rechterzijde en een actieve gronddruk aan de linkerkant.
In punt O de stapel niet beweegt en het net gronddruk op de plaats nihil zijn. De netto gronddruk wordt weergegeven door het diagram abO'c. De curve wordt vervangen door een lijn dc behoeve van het ontwerp. De letter d op de lijn af is zodanig geplaatst dat de Damwand in evenwicht onder invloed van de kracht P en de gronddruk vertegenwoordigers gebieden ade en ecg. De positie van het punt d wordt verkregen door trial and error.
